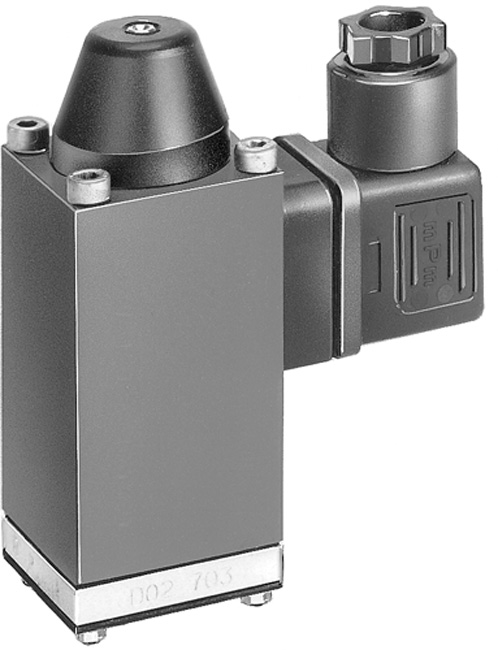

Седельный клапан, 3/2-ходовой № 6910-06-05 AMF

Седельный клапан, 3/2-ходовой № 6910-06-05 AMF

для кольцевого соединения,
макс. рабочее давление 450 бар,
мин. рабочее давление 10 бар.

Дизайн:
Шар, являющийся основным элементом управления, прижимается либо магнитом, либо пружиной к закаленным седлам шара. Таким образом, заблокированное направление потока герметично перекрывается. Магниты работают с рычагом переключения передач или без него и спроектированы и проверены в соответствии с VDE 0580. Седельный клапан имеет ручной аварийный привод. Обратный клапан встроен в канал P.

Приложение:
3/2-ходовой седельный клапан используется для определения направления потока масла. Эти клапаны в основном используются для прямого управления цилиндрами одностороннего действия.

Функции:
Герметизация шаровыми седлами. Уплотнение масляных каналов основания клапана кольцами круглого сечения. Седельный клапан имеет полностью гидравлическую компенсацию давления и отрицательное переключение.

Примечание:
Направление потока должно соответствовать направлению стрелки в соответствии с символом. Положение установки необязательно. Гидравлическое масло HLP или HLPD в соответствии с DIN 51524 часть 2.

По запросу:
Распределитель седельный с управляющим напряжением 230 В переменного тока 50/60 Гц.
