Обратный клапан, пилотный № 6916-08-10 AMF

Обратный клапан, пилотный № 6916-08-10 AMF

для соединения с уплотнительным кольцом,
макс. рабочее давление 700 бар.

Дизайн:

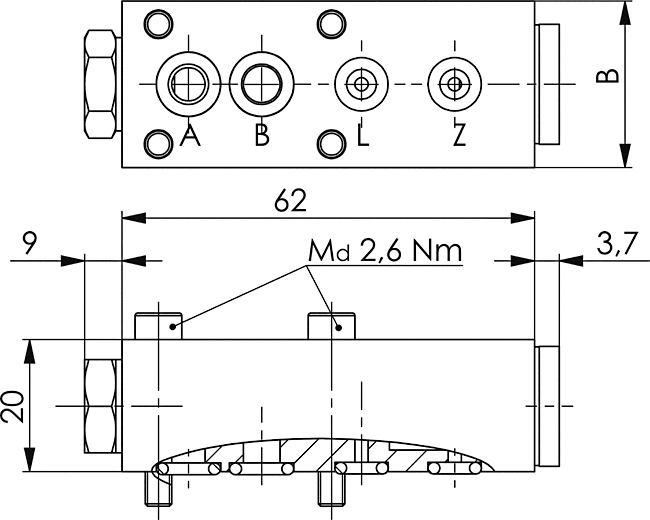

В комплекте с четырьмя крепежными болтами M4 x 25 - 8.8. Подпружиненный шаровой клапан для сборки пластины, без утечки масла. Компоненты из стали. Соединительные каналы должны быть изготовлены самостоятельно с использованием соединительных пластин. Уплотнение с помощью уплотнительных колец. Номенклатура соединительных каналов: A = потребитель, B = сторона насоса, Z = управление, L = утечка масла (разгрузка вакуумной поршневой камеры)

Приложение:
Для беспрепятственного потока в одном направлении и заблокированного потока в другом направлении. Заблокированное направление может контролироваться через контрольное соединение. Клапан используется для поддержания давления без утечки масла на гидравлических потребителях в сочетании с золотниковыми распределителями, содержащими утечку масла, или для проходов сред, содержащих утечку масла.

Примечание:
Макс. допустимое давление в соединениях A, B = 700 бар, Z = 250 бар. Соединение L должно быть расположено без давления относительно бака. Минимальное давление для поддержания соединения открытым рассчитывается по формуле pst = ax Δp + bx pB + c! Коэффициенты для клапана 6916-08-10: a = 0,235 / b =0,03 / c = 4,8! Δp = Сопротивление потоку и pB = давление в соединении B, см. диаграммы.
