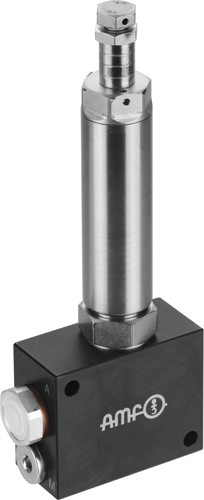

Клапан седла регулятора давления № 6917R AMF

Клапан седла регулятора давления № 6917R AMF

для трубной арматуры G1/4,
макс. рабочее давление 500 бар,
мин. рабочее давление 40 бар.

Дизайн:
3-ходовой клапан регулировки давления без утечек масла в качестве трубопроводного клапана в конструкции седла, с прямым приводом.
С дополнительной компенсацией избыточной поворачиваемости (встроенная функция ограничения давления).
Клапан в основном состоит из трех частей:

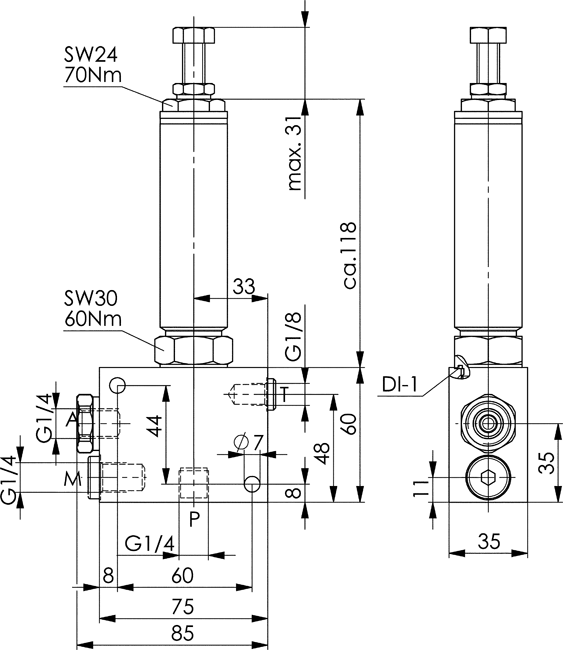

корпуса, вмещающего клапан, с соединениями P, T и A в G ¼, зажимного клапана с фильтрацией на входе и дополнительного фильтрующего элемента в канале A.
P - вход, а A - выход клапана. T - соединение с баком, и оно должно быть сброшено в бак отдельно или в общую линию.

Приложение:
Клапан регулировки давления нормально открыт.
При изменении, повышении входного давления он поддерживает выходное давление практически постоянным. Как только на потребителе достигается заданное давление, клапан закрывается и становится герметичным.
Если давление между выходом клапана и потребителем превышает заданное значение перегрузки, избыточное давление снижается через третье соединение (Т-соединение).

Клапан может использоваться перед направляющим клапаном в канале P или за направляющим клапаном в канале A и/или B.

Функции:
Регулируемое давление и перегрузочное давление устанавливаются одновременно с помощью регулировочного винта. Перегрузочное давление всегда примерно на 10 бар выше регулирующего давления.
Защита от внешней силы и прокалывания клапана.
Поток клапана регулирует P к A.
Вход P и выход A защищены от грубого загрязнения фильтрующим элементом с номинальной ячейкой фильтра 100 мкм.
Функция регулирования давления исключается в противоположном направлении (от A к P).
Давление регулируется с помощью регулировочного винта.
Для установки и считывания давления на выходе клапана необходимо установить устройство отображения давления.
Настройка давления может быть опломбирована.

Примечание:
Соблюдайте инструкции по монтажу.
Запасная часть: фильтрующий элемент, номер заказа 326678
