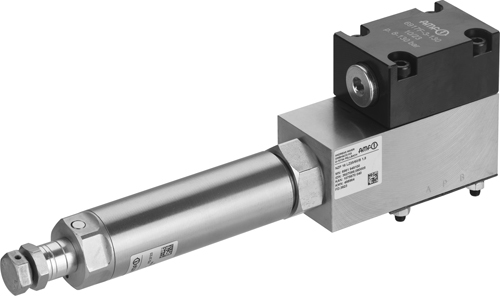

Клапан седла регулятора давления № 6917F AMF

Клапан седла регулятора давления № 6917F AMF

для соединения с уплотнительным кольцом,
макс. рабочее давление 500 бар,
мин. рабочее давление 40 бар.

Дизайн:
Безмасляный 3-ходовой клапан регулировки давления в виде фланцевого клапана в конструкции седла, с прямым приводом.
С дополнительной компенсацией избыточной поворачиваемости (встроенная функция ограничения давления).
Клапан в основном состоит из трех частей:
проставочной пластины со стандартным расположением отверстий NG 6, CETOP 3, реверсивной пластины и зажимного клапана. Зажимной клапан установлен в реверсивной пластине в канале P. Поток масла перенаправляется от впускного отверстия клапана P1 к выпускному отверстию клапана P2 в реверсивной пластине от P2 к A.
Каналы P, T и A всегда должны присутствовать на противоположной поверхности фланца.

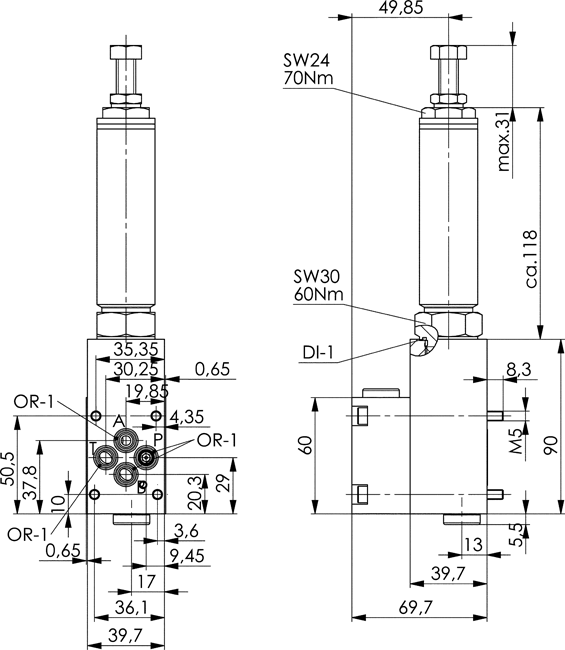

Размеры указаны в стандартах DIN 24340-Form A, CETOP R 35 H и ISO 4401.

Приложение:
Клапан регулировки давления нормально открыт.
При изменении, повышении входного давления он поддерживает выходное давление практически постоянным. Как только на потребителе достигается заданное давление, клапан закрывается и герметично закрывается.
Если давление между выходом клапана и потребителем превышает заданное значение перегрузки, избыточное давление снижается через третье соединение (Т-соединение).
Клапан может использоваться перед направляющим клапаном в канале P или за направляющим клапаном в канале A и/или B.

Функции:
Регулируемое давление и перегрузочное давление устанавливаются одновременно с помощью регулировочного винта. Перегрузочное давление всегда примерно на 10 бар выше регулирующего давления.
Защита от внешней силы и прокалывания клапана.
Поток клапана регулирует P1 к P2.
Вход P1 защищен от грубого загрязнения фильтрующим элементом с номинальной ячейкой фильтра 100 мкм.
В обратном направлении (от P2 к P1) клапан может свободно пропускать поток.
Для установки и считывания давления на выходе клапана необходимо установить устройство отображения давления.
Давление регулируется регулировочным винтом.
Настройка давления может быть опломбирована.

Примечание:
Соблюдайте инструкцию по монтажу.
