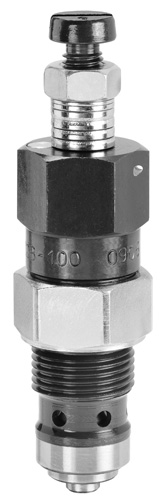

Клапан последовательности давления № 6918 AMF

Клапан последовательности давления № 6918 AMF

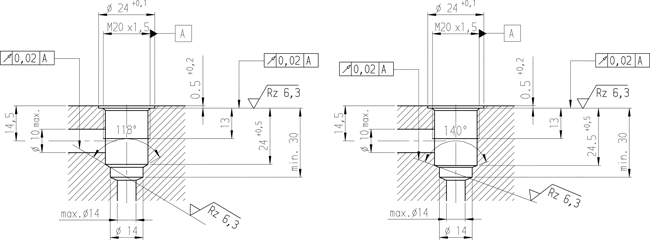

Фланец картриджа
Возможная статическая перегрузка ~1,5xp макс.

Дизайн:
Корпус из стали, азотированный. Уплотнительная гайка оцинкованная. Все функциональные компоненты закалены и отшлифованы. Шарики из роликовой подшипниковой стали.

Приложение:
Клапан последовательности давления используется там, где после достижения заданного давления должна быть активирована другая гидравлическая система или другой потребитель. Если контур спроектирован с несколькими клапанами последовательности, необходимо следить за тем, чтобы давление в этом контуре всегда соответствовало последней соответствующей ступени давления. Давление переключения для этого типа, независимо от давления на выходной стороне (стороне потребителя), остается в значительной степени постоянным.

Примечание:

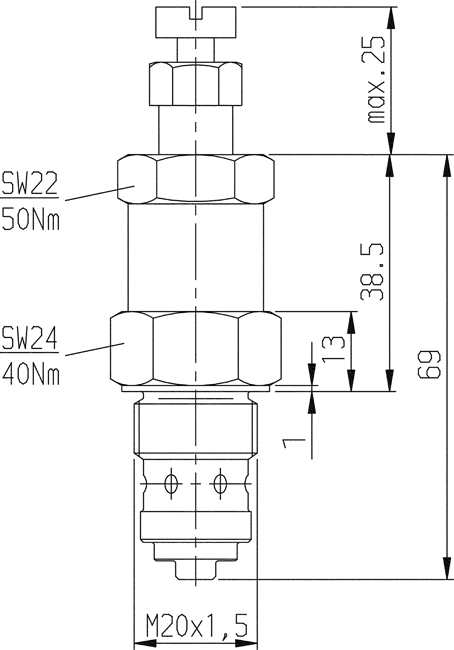

Для разборки клапана давления сначала отпустите SW (AF) 24, затем SW 22. Для сборки используйте обратную последовательность и соблюдайте максимальный момент затяжки. Разница давлений между P и A зависит от предварительной нагрузки регулировочной пружины.
