Клапан последовательности № 6918 AMF

Клапан последовательности № 6918 AMF

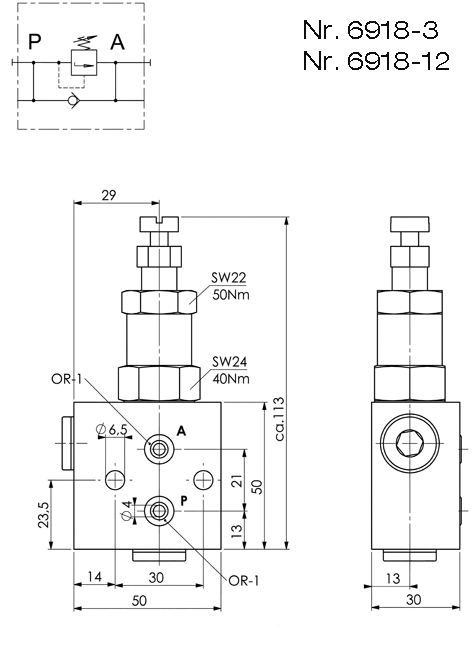

6918-3 для соединения с уплотнительным кольцом,
6918-12 для соединения с уплотнительным кольцом,
6918-4 комбинация соединений (трубопровод),
6918-5 комбинация соединений (трубопровод).
Статическая перегрузочная способность ~1,5xp макс.

Дизайн:
Корпус из стали, азотированный. Уплотнительная гайка оцинкована. Все функциональные компоненты закалены и отшлифованы. Для клапанов последовательности 6918-3 и 6918-12 масло подается через каналы, просверленные в зажимном устройстве.
Для объединения нескольких клапанов последовательности требуются следующие клапаны:
впускной клапан 6918-3
серийный клапан 6918-4
конечный клапан 6918-5
Масло подается через резьбовое соединение.

Приложение:
Клапан последовательности давления используется в случаях, когда к контуру подключается другой потребитель после достижения заданного давления. Если в контуре используется несколько клапанов последовательности, обратите внимание, что давление в этом контуре всегда подстраивается под последнюю ступень давления.
Для этого типа давление переключения остается в значительной степени постоянным, независимо от выходного давления на стороне выпуска (стороне цилиндра).

Примечание:
При разборке клапана регулировки давления сначала ослабьте SW 24, затем SW 22. Монтаж выполняется в обратном порядке с указанным моментом затяжки. Увеличение предварительной нагрузки пружины сжатия путем поворота шлицевого винта приводит к большей разнице давлений между P и A. Крепежные болты не входят в стандартную комплектацию.
