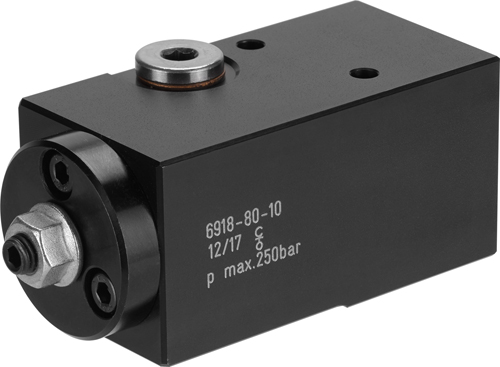

Клапан последовательности № 6918-80-10 AMF

Клапан последовательности № 6918-80-10 AMF

для кольцевого соединения, с задержкой по времени изменения давления,
макс. рабочее давление 250 бар,
мин. рабочее давление 40 бар.

Дизайн:
Корпус цилиндра из стали, вороненый. Схема соединений, NW 5, не стандартизирована. Закаленный управляющий поршень и обратный клапан.
Подача масла осуществляется через просверленные каналы в зажимном устройстве.

Приложение:
Регулируемая задержка переключения позволяет осуществлять последовательность переключения гидравлических элементов в гидравлическом контуре, зависящую от времени, независимо от гидравлического давления. Клапан может работать от 40 бар до макс. 250 бар.

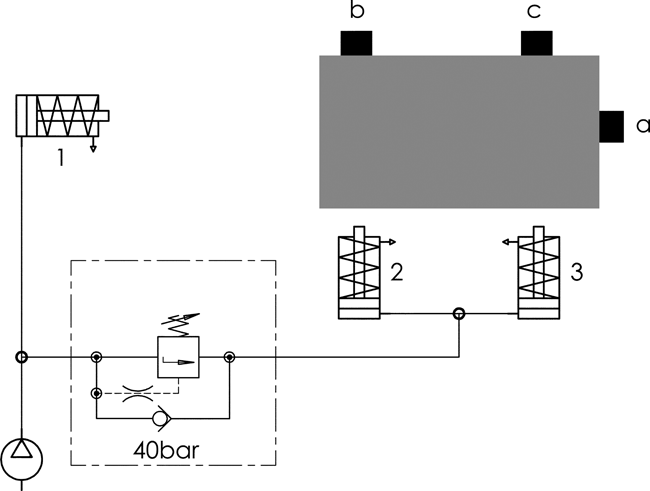

Возможна параллельная или последовательная схема из нескольких клапанов. Компактный размер позволяет фланцевать клапан непосредственно на зажимном приспособлении. Если клапан должен быть подключен к трубопроводу, доступна переходная пластина.

Функции:
Гидравлическое масло в клапане направляется в корпусе из соединения P через дроссель к дифференциальному поршню. В то же время гидравлическое давление присутствует на встроенном обратном клапане, который блокирует поток к соединению A. В зависимости от настройки регулировочного винта дифференциальный поршень перемещается вперед в определенное время и открывает обратный клапан. Это освобождает поток из соединения P в соединение A, и следующие гидравлические компоненты снабжаются сжатым маслом. Если гидравлическое давление снимается, пружина возвращает дифференциальный поршень в исходное положение. Вытекающее гидравлическое масло направляется через обратный клапан к соединению P.

Примечание:
Соблюдайте инструкции по установке с примечаниями к конструкции для производителя арматуры.
Рабочее давление, объемный расход, температура и вязкость могут привести к изменениям в последовательности переключения. Клапан может использоваться при давлении в системе до 250 бар. Интервалы переключения должны быть больше 10 сек. для обеспечения надлежащего функционирования.
