Поворотный зажимной рычаг, вылет № 6951 AMF
Дизайн:
Закаленная и вороненая сталь.
Приложение:
Для всех поворотных зажимов
номер заказа 69112 для размеров 6951xx-02-xx, 6952EP-02-xx
номер заказа 69138 для размеров 6951xx-05-xx, 6952CP-06-xx, 6941KP-03-xx
номер заказа 69153 для размеров 6951xx-11-xx, 6941KP-05-xx
Примечание:
Необходимо соблюдать давление зажима, объем потока и вес зажимного рычага. Специальные версии доступны по запросу.
|

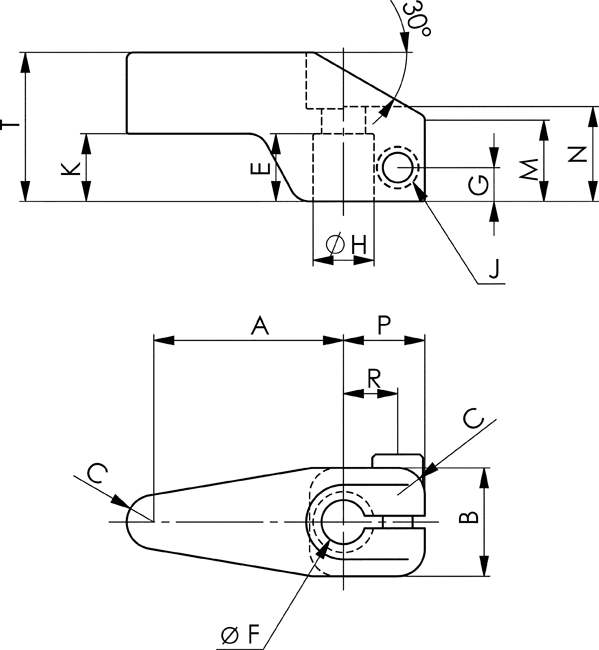

Номер заказа |
Артикул №. |
А |
B |
С |
E |
диаметр F |
G |
диаметр H |
J |
К |
М |
N |
P |
R |
Т |
Вес |
|
69112 |
6951-02-32 |
32,0 |
19,0 |
5,0 |
12,5 |
7,0 |
6,5 |
11,13 +0,05 |
М6х1,00 |
12,5 |
14,0 |
16 |
16 |
9,5 |
25,5 |
87 |
|
69138 |
6951-05-44 |
44,5 |
25,5 |
6,5 |
18,0 |
10,5 |
8,0 |
15,89 +0,05 |
М8х1,25 |
18,5 |
20,4 |
22 |
19 |
12,5 |
35,0 |
209 |
|
69153 |
6951-11-63 |
63,5 |
35,0 |
9,5 |
25,5 |
13,5 |
11,2 |
22,24 +0,05 |
М10х1,25 |
25,5 |
29,3 |
32 |
26 |
16,5 |
51,0 |
590 |
