Поворотный зажим с пружинным возвратом, резьбовое фланцевое крепление № 6951G AMF

Поворотный зажим, резьбовое фланцевое крепление № 6951G AMF

Одностороннего действия, с пружинным возвратом,
макс. рабочее давление 350 бар,
мин. рабочее давление 52 бар.

Дизайн:

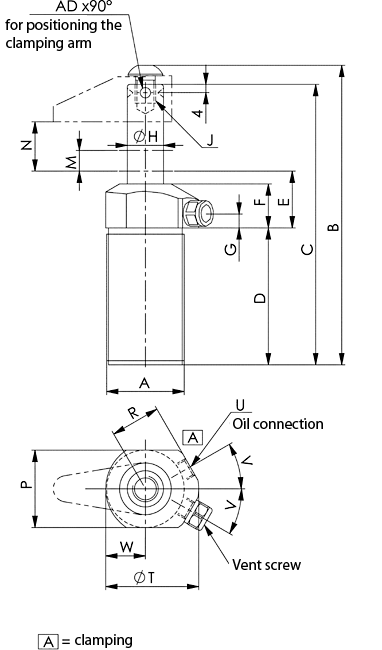

Корпус цилиндра из стали, закалённой и воронёной. Шток поршня закалён и хромирован. Шток поршня с внутренней резьбой и позиционированием зажимного рычага. Грязесъемник на штоке поршня. Возвратная пружина из нержавеющей стали. Зажимной рычаг не входит в стандартную комплектацию. Подача масла через резьбовое отверстие.

Приложение:
Поворотные зажимы используются, в частности, в приспособлениях, в которых заготовка должна быть свободно доступна и располагаться сверху. Заготовки со сложной формой также могут быть зажаты с помощью специальных зажимных рычагов (доступны по запросу).

Функции:
Каждый размер цилиндра доступен для одностороннего или двустороннего действия. Качающееся движение использует запатентованный шариковый направляющий механизм.

Примечание:
Поршень направляется, поэтому необходимо соблюдать максимально допустимый расход масла Q max., а также длину и вес зажимного рычага. При монтаже принадлежностей на поршне нельзя прикладывать к поршню силу. Для цилиндров одностороннего действия существует риск всасывания охлаждающей жидкости через вентиляционное отверстие. В таких случаях вентиляционное отверстие необходимо переместить в чистую защищенную зону через соединительную линию. При установке убедитесь, что из системы удален весь воздух. Для крепления также можно использовать рифленые гайки DIN 70852.
Другие углы поворота доступны по запросу.
