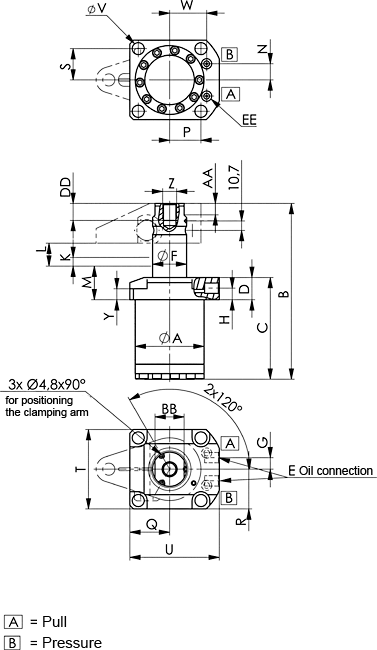

Поворотный зажим, крепление на верхнем фланце, прецизионная конструкция № 6951KP AMF

Поворотный зажим, крепление на верхнем фланце, прецизионная конструкция № 6951KP AMF

двустороннего действия,
макс. рабочее давление 350 бар,
мин. рабочее давление 35 бар.

Дизайн:
Цилиндры из закаленной и полированной стали. Шток поршня закаленный и хромированный. Грязесъемник на штоке поршня. В комплект поставки не входит зажимной рычаг. Подача масла через резьбовое соединение или масляный канал в корпусе приспособления.

Приложение:
Поворотный зажим используется, в частности, в приспособлениях, в которых заготовки должны быть свободно доступны и располагаться сверху. Заготовки со сложной формой также могут быть зажаты с помощью специальных зажимных рычагов (доступны по запросу).

Функции:
Качающееся движение осуществляется с помощью трех шариковых направляющих, что повышает точность позиционирования, повторяемость и срок службы.

Примечание:
Ход поршня направляется, соблюдайте Q макс. объемный расход. Длина зажимного рычага и вес зажимного рычага должны строго соблюдаться. При установке на поршень дополнительных принадлежностей не допускается приложение силы. При вводе в эксплуатацию убедитесь, что из системы выпущен весь воздух. Для управления подачей масла можно опционально использовать дроссельный/обратный клапан № 6916-12-04. Для достижения контролируемой последовательности зажима существует возможность ввинчивания клапана последовательности 6918-XX-XXX непосредственно в резьбовое соединение. Другие углы поворота доступны по запросу.
