Поворотный зажимной рычаг, стандартный № 6951N AMF
Дизайн:
Закаленная и вороненая сталь.
Приложение:
Для поворотных зажимов
номер заказа 69146 для размеров 6951xx-22-xx, 6941KP-11-xx
номер заказа 60848 для размеров 6951xx-33-xx
Примечание:
Необходимо соблюдать давление зажима, объем потока и вес зажимного рычага. Специальные версии доступны по запросу.
|

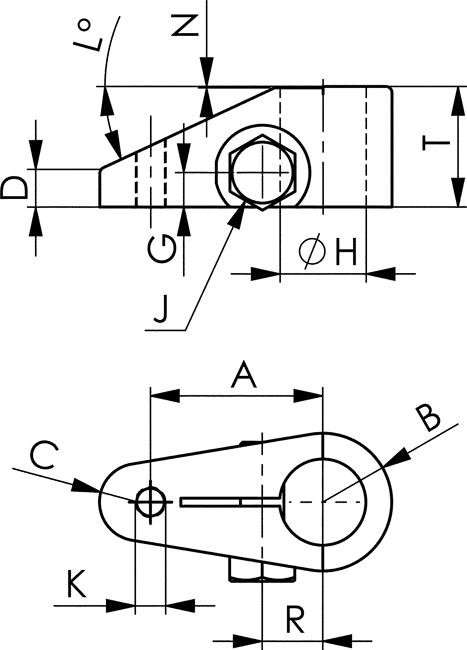

Номер заказа |
Артикул №. |
А |
B |
С |
D |
G |
диаметр H |
J |
К |
L° |
N |
R |
Т |
Вес |
|
69146 |
6951N-22-63 |
63,5 |
25,5 |
14,5 |
16,1 |
12,5 |
31,75 +0,05 |
М16х1,5 |
М12 |
25 |
0,5 |
22,5 |
44,0 |
801 |
|
60848 |
6951N-33-68 |
68,0 |
35,0 |
14,2 |
16,4 |
14,2 |
38,11 +0,05 |
М16х1,5 |
М16 |
25 |
- |
25,6 |
44,5 |
1134 |
