Поворотный зажимной рычаг, стандартный № 6951 AMF
Дизайн:
Закаленная и вороненая сталь.
Приложение:
Для всех поворотных зажимов
номер заказа 68973 для размеров 6951xx-02-xx, 6952EP-02-xx
номер заказа 559217 для размеров 6941KP-04-xx
номер заказа 68999 для размеров 6951xx-05-xx, 6952CP-06-xx, 6941KP-03-xx
номер заказа 556974 для размеров 6952CP-08-xx
номер заказа 69070 для размеров 6951xx-11-xx, 6941KP-05-xx
номер заказа 556975 для размеров 6952CP-15-xx, 6941KP-09-xx
Примечание:
Необходимо соблюдать давление зажима, объем потока и вес зажимного рычага. Специальные версии доступны по запросу.
|

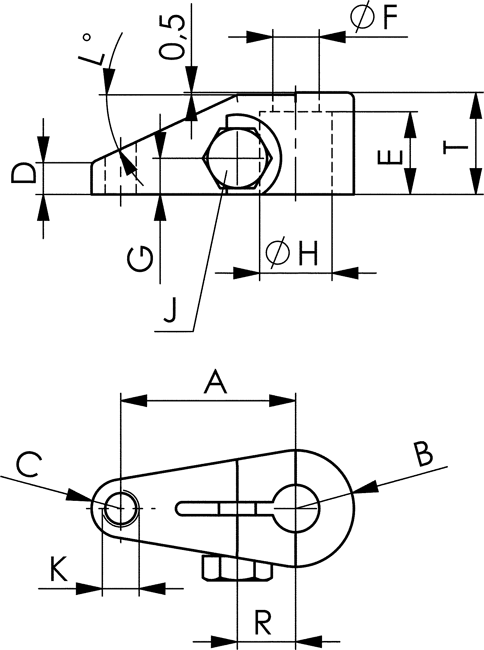

Номер заказа |
Артикул №. |
А |
B |
С |
D |
E |
диаметр F |
G |
диаметр H |
J |
К |
L° |
R |
Т |
Вес |
|
68973 |
6951-02-27 |
27 |
9,5 |
4,5 |
6,2 |
12,5 |
7,0 |
7,0 |
11,13 +0,05 |
М6х1,00 |
М6 |
22,0 |
9,5 |
15,0 |
44 |
|
559217 |
6951-04-47 |
47 |
14,5 |
8,0 |
9,0 |
22,0 |
10,5 |
8,0 |
18,00 ±0,02 |
М6х1,25 |
М8 |
23,5 |
14,7 |
27,0 |
212 |
|
68999 |
6951-05-38 |
38 |
12,5 |
6,5 |
6,7 |
18,0 |
10,5 |
8,0 |
15,89 +0,05 |
М8х1,25 |
М8 |
25,0 |
12,7 |
22,0 |
109 |
|
556974 |
6951-08-47 |
47 |
14,5 |
8,0 |
9,0 |
22,0 |
10,5 |
8,0 |
20,00 ±0,02 |
М8х1,25 |
М8 |
23,5 |
14,7 |
27,0 |
212 |
|
69070 |
6951-11-51 |
51 |
17,5 |
9,5 |
11,8 |
25,5 |
13,5 |
9,5 |
22,24 +0,05 |
М10х1,25 |
М10 |
25,0 |
16,6 |
32,0 |
299 |
|
556975 |
6951-15-50 |
50 |
17,5 |
11,0 |
17,0 |
30,5 |
12,5 |
11,5 |
25,00 ±0,02 |
М12х1,75 |
М10 |
23,5 |
23,2 |
38,5 |
411 |
