Поворотный зажимной рычаг, двухсторонний № 6951N AMF
Дизайн:
Закаленная и вороненая сталь.
Приложение:
Для поворотных зажимов
номер заказа 69526 для размеров 6951xx-22-xx, 6941KP-11-xx
номер заказа 60863 для размеров 6951xx-33-xx
Примечание:
Необходимо соблюдать давление зажима, объем потока и вес зажимного рычага. При необходимости зажимные рычаги можно укоротить. Также важно, чтобы высоты зажима или опоры с обеих сторон были идентичны. Специальные версии доступны по запросу.
|

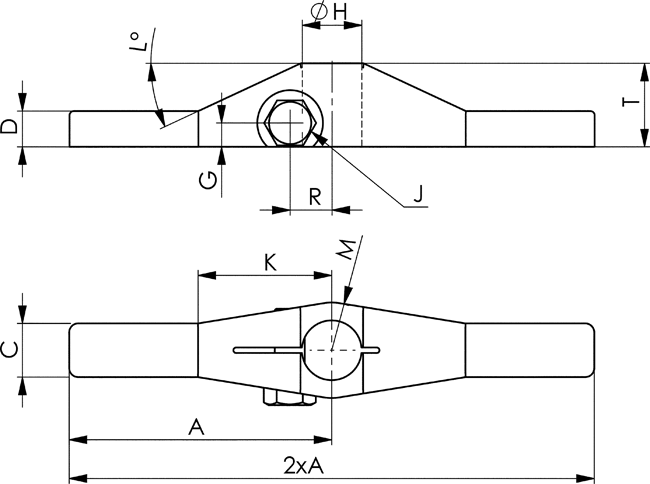

Номер заказа |
Артикул №. |
А |
С |
D |
G |
диаметр H |
J |
К |
L° |
М |
R |
Т |
Вес |
|
69526 |
6951N-22-280 |
140,0 |
28,5 |
19,1 |
12,5 |
31,75 +0,05 |
М16х1,5 |
70,5 |
25 |
25,5 |
22,5 |
44,5 |
1869 |
|
60863 |
6951N-33-360 |
180,3 |
30,2 |
33,8 |
14,2 |
38,11 +0,05 |
М16х1,5 |
44,6 |
25 |
35,0 |
25,6 |
44,5 |
3311 |
