Поворотный зажимной рычаг, длинный № 6951 AMF
Дизайн:
Закаленная и вороненая сталь.
Приложение:
Для всех поворотных зажимов
номер заказа 69229 для размеров 6951xx-02-xx, 6952EP-02-xx
номер заказа 69245 для размеров 6951xx-05-xx, 6952CP-06-xx, 6941KP-03-xx
номер заказа 69260 для размеров 6951xx-11-xx, 6941KP-05-xx
Зажимной рычаг можно укоротить для вашего применения.
Примечание:
Необходимо соблюдать давление зажима, объем потока и вес зажимного рычага. Специальные версии доступны по запросу.
|

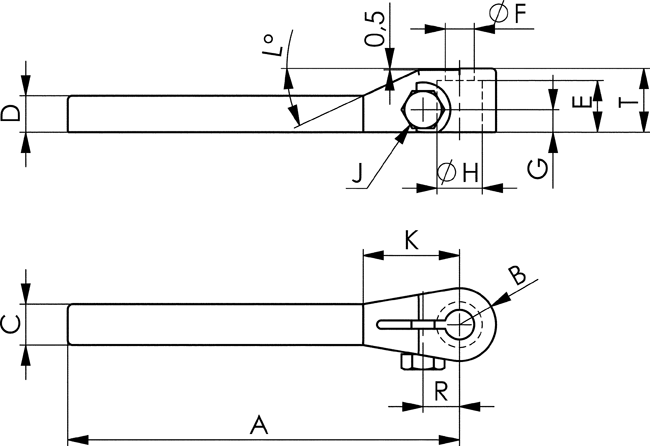

Номер заказа |
Артикул №. |
А |
B |
С |
D |
E |
диаметр F |
G |
диаметр H |
J |
К |
L° |
R |
Т |
Вес |
|
69229 |
6951-02-82 |
82,5 |
9,5 |
10,5 |
8,1 |
12,5 |
7,0 |
7,0 |
11,13 +0,05 |
М6х1,00 |
27,2 |
22 |
9,5 |
15,2 |
73 |
|
69245 |
6951-05-136 |
136,5 |
12,5 |
14,5 |
12,5 |
18,0 |
10,5 |
8,0 |
15,89 +0,05 |
М8х1,25 |
33,0 |
25 |
12,7 |
22,0 |
240 |
|
69260 |
6951-11-162 |
162,0 |
17,5 |
19,0 |
15,2 |
25,5 |
13,5 |
9,5 |
22,24 +0,05 |
М10х1,25 |
51,6 |
25 |
16,6 |
31,1 |
553 |
