Поворотный зажим, резьбовое фланцевое крепление № 6951G AMF

Цена: по запросу

Характеристики

Артикул: 6951G-AMF

+ -

Поворотный зажим, резьбовое фланцевое крепление № 6951G AMF

Двойного действия,
макс. рабочее давление 350 бар,
мин. рабочее давление 35 бар.

Дизайн:
Корпус цилиндра из стали, закалённой и воронёной. Шток поршня закалён и хромирован. Шток поршня с внутренней резьбой и позиционированием зажимного рычага. Грязесъемник на штоке поршня. Зажимной рычаг не входит в стандартную комплектацию. Подача масла через резьбовое отверстие.

Приложение:
Поворотные зажимы используются, в частности, в приспособлениях, в которых заготовка должна быть свободно доступна и располагаться сверху. Заготовки со сложной формой также могут быть зажаты с помощью специальных зажимных рычагов (доступны по запросу).

Функции:
Каждый размер цилиндра доступен для одностороннего или двустороннего действия. Качающееся движение использует запатентованный шариковый направляющий механизм.

Примечание:
Ход поршня направляется, соблюдайте Q макс. объемный расход. Длина зажимного рычага и вес зажимного рычага должны строго соблюдаться. При монтаже на него дополнительных принадлежностей к поршню не должно быть приложено никакого усилия. При вводе в эксплуатацию убедитесь, что из системы выпущен весь воздух. Для крепления также можно использовать рифленые гайки DIN 70852.
Другие углы поворота доступны по запросу.

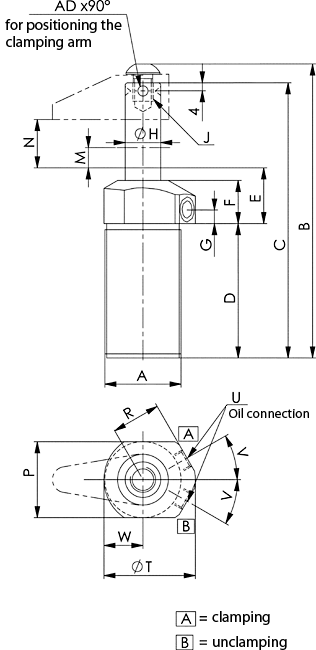

Номер заказа	Артикул №.	Усилие зажима при 350 бар Sp* [кН]	Усилие зажима при 350 бар Lo* [кН]	Ход зажима M [мм]	Общий ход N [мм]	Объем. Sp [см³]	Объем [см³]	эффективная площадь поршня Sp [см²]	эффективная площадь поршня Lo [см²]	Q макс. [л/мин]	Вес [г]
68650	6951G-02-21	2	5,6	6	14,5	0,92	2,3	0,63	1,60	0,165	300
68676	6951G-02-22	2	5,6	6	14,5	0,92	2,3	0,63	1,60	0,165	300
68734	6951G-05-21	5	13,5	8	20,0	3,82	7,8	1,90	3,88	0,400	744
68759	6951G-05-22	5	13,5	8	20,0	3,82	7,8	1,90	3,88	0,400	744
68452	6951G-05-210	5	13,5	19	31,0	5,90	11,9	1,90	3,88	0,400	850
68478	6951G-05-220	5	13,5	19	31,0	5,90	11,9	1,90	3,88	0,400	850
68460	6951G-11-21	11	27,7	13	29,5	11,90	23,0	4,04	7,92	1,640	1379
68486	6951G-11-22	11	27,7	13	29,5	11,90	23,0	4,04	7,92	1,640	1379
68502	6951G-11-210	11	27,7	34	51,0	20,50	40,0	4,04	7,92	1,640	1941
68627	6951G-11-220	11	27,7	34	51,0	20,50	40,0	4,04	7,92	1,640	1941

Cl = зажим, Rel = отпускание, окончание номера позиции: -21 = двойного действия, поворот вправо / -22 = двойного действия, поворот влево / -210 = двойного действия, поворот вправо, длинный ход зажима / -220 = двойного действия, поворот влево, длинный ход зажима
* детали с зажимным рычагом, стандартные
