Поворотный зажим, фланец картриджа, прецизионная конструкция № 6952EP AMF

Поворотный зажим, фланец картриджа, прецизионная конструкция № 6952EP AMF

Дизайн:

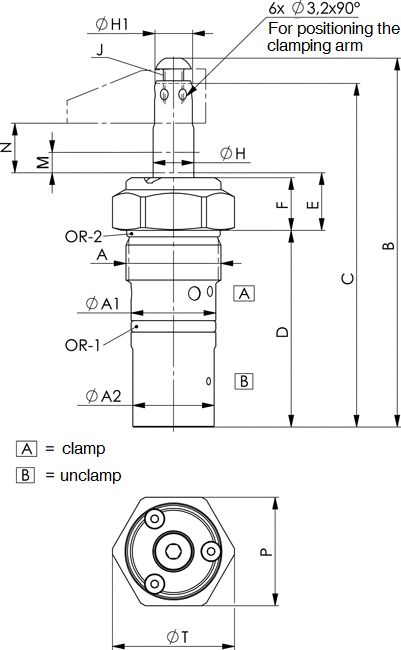

Корпус цилиндра из стали, закалённой и воронёной. Шток поршня закалён и хромирован. Шток поршня с внутренней резьбой. Грязесъемник на штоке поршня. В комплект поставки не входит зажимной рычаг. Подача масла через масляный канал в корпусе приспособления.

Приложение:
Поворотный зажим используется, в частности, в приспособлениях, в которых заготовки должны быть свободно доступны и располагаться сверху. Заготовки со специальными формами также могут быть зажаты с помощью специальных зажимных рычагов (доступны по запросу).

Функции:
Качающееся движение осуществляется с помощью трех шариковых направляющих, что повышает точность позиционирования, повторяемость и срок службы.

Примечание:

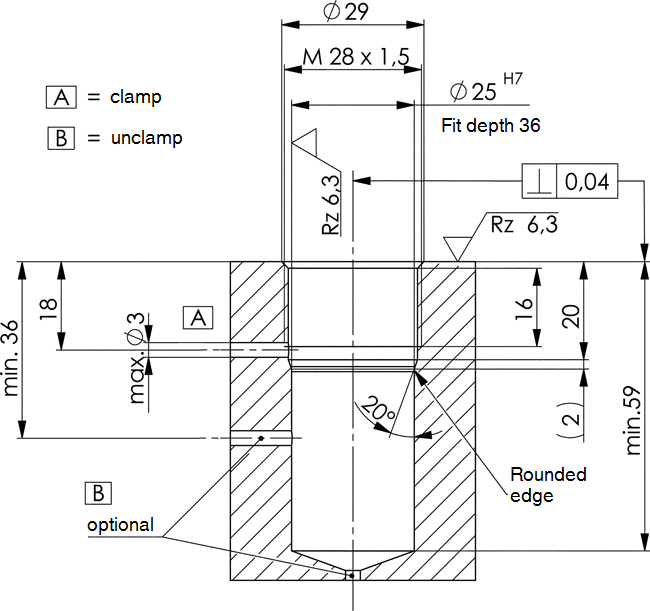

Ход поршня выполнен сферами, поэтому необходимо соблюдать объемный расход Q max. Длина и вес зажимного рычага должны строго соблюдаться. При монтаже на него дополнительных принадлежностей к поршню нельзя прикладывать усилие. При вводе в эксплуатацию убедитесь, что из системы выпущен весь воздух.
