Зажимной рычаг, пустой № 6959KR-xx-04 AMF
Дизайн:
Закаленная, отпущенная и вороненая сталь.
Приложение:
Для соединительного зажима 6959KL и 6959KB.
Примечание:
Всегда необходимо учитывать давление зажима, рычаг, объем потока и вес зажимного рычага.

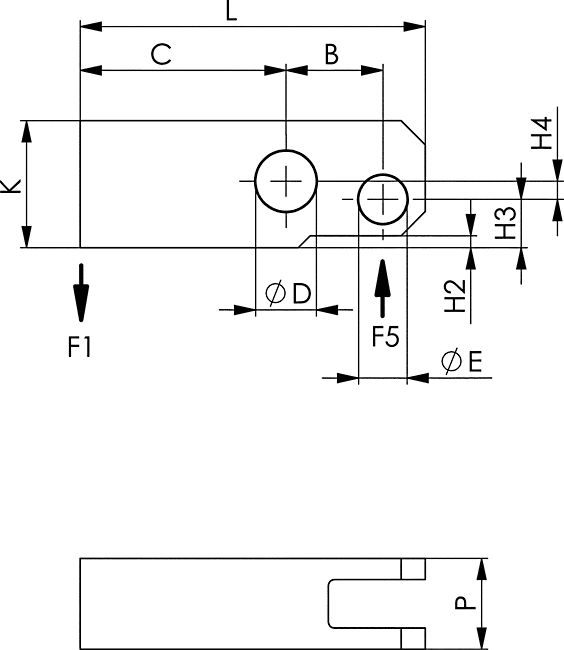

Формула для определения силы зажима F1:
Сила зажима = F1 [кН], усилие поршня = F5 [кН], рабочий рычаг = B [мм], рычаг нагрузки = C [мм]
F1 = F5 x B / C
|
Номер заказа |
Статья №. |
B |
С |
диаметр D |
диаметр E |
К |
Н2 |
Н3 |
Н4 |
L |
P |
Вес |
|
400267 |
6959KR-16-04 |
16,0 |
34 |
10 |
8 |
21 |
2 |
8 |
3 |
57,0 |
15 |
104 |
|
401299 |
6959KR-20-04 |
21,0 |
42 |
14 |
10 |
31 |
6 |
15 |
3 |
74,5 |
20 |
261 |
|
400283 |
6959KR-25-04 |
24,0 |
48 |
16 |
12 |
35 |
6 |
17 |
3 |
84,5 |
24 |
399 |
|
400309 |
6959KR-32-04 |
32,0 |
64 |
20 |
16 |
42 |
6 |
19 |
3 |
109,0 |
30 |
778 |
|
400325 |
6959KR-40-04 |
39,5 |
79 |
26 |
20 |
52 |
10 |
27 |
3 |
134,5 |
35 |
1372 |
