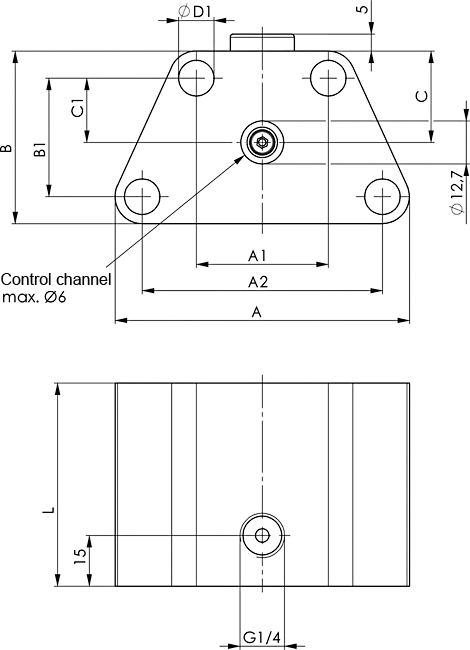

Блок поверхностного монтажа № 6958AT AMF
с уплотнительным кольцом и резьбовым соединением
Дизайн:
Изготовлен из алюминия, анодирован в красный цвет.
В комплект поставки входят уплотнительное кольцо диаметром 9x2, резьбовые заглушки и крепежные винты.
Приложение:
Накладной блок с уплотнительным кольцом снизу и резьбовым соединением может быть вставлен в приспособление в качестве адаптера через канал управления без ограничений для цилиндрической части вертикального зажима или в случаях, когда подача управляющего масла к вертикальному зажиму должна осуществляться через внешние линии.
Примечание:
Поверхность фланца на креплении должна быть ровной и иметь чистоту поверхности Rz 6.3 в области уплотнительной поверхности кольца. Другие длины доступны по запросу.
|
Номер заказа |
Артикул №. |
А |
А1 |
А2 |
B |
В1 |
С |
С1 |
диаметр D1 |
L |
Уплотнительное кольцо OR-1 |
Вес |
|
323089 |
6958АТ-16-10-01 |
62 |
29 |
51 |
33 |
22 |
17,0 |
11,5 |
6,5 |
50 |
321646 |
161 |
|
323105 |
6958АТ-20-10-01 |
72 |
33 |
59 |
40 |
27 |
20,5 |
14,0 |
8,5 |
57 |
321646 |
263 |
|
323121 |
6958АТ-25-10-01 |
87 |
39 |
71 |
51 |
35 |
27,0 |
19,0 |
10,5 |
60 |
321646 |
437 |
|
323147 |
6958АТ-32-10-01 |
102 |
48 |
84 |
58 |
40 |
31,0 |
22,0 |
12,5 |
82 |
321646 |
756 |
