Вертикальный зажим МИНИ № 6958CK AMF

Вертикальный зажим МИНИ № 6958CK AMF

Двойного действия,
макс. рабочее давление 250 бар,
мин. рабочее давление 35 бар.

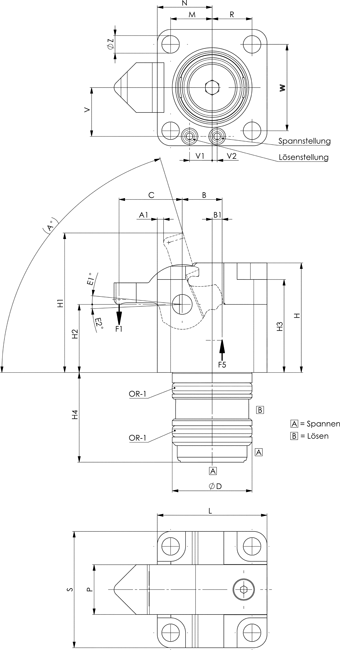

Дизайн:
Корпус, поршень, головка поршня из закаленной и азотированной стали, видимые компоненты вороненые.
Два латунных скребка, встроенных в головку шарнира. Соединения для пневматического контроля положения зажимного рычага.
В стандартную комплектацию входят 4 винта с цилиндрической головкой (прочность 12,9) и зажимной рычаг. Подача масла через масляный канал в корпусе приспособления.

Приложение:

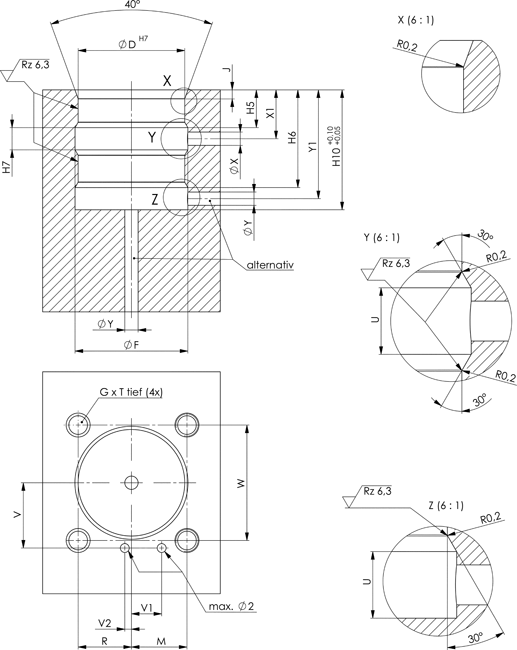

Вертикальный зажим MINI предпочтителен для использования в устройствах с небольшим установочным пространством. Благодаря подаче масла в корпусе приспособления возможен очень близкий ряд зажимных элементов. Положение зажимного рычага может контролироваться пневматически в положении освобождения и зажима. Заготовки могут устанавливаться или удаляться автоматически с помощью манипуляторов.

Функции:
Вертикальный зажим MINI двойного действия обеспечивает четко определенное движение зажимного рычага. Горизонтальная центральная ось на зажимном рычаге и точка давления на заготовке лежат в одной плоскости. Пневматический контроль положения зажимного рычага позволяет использовать его в автоматических производственных процессах. Механизм зажима инкапсулирован латунными скребками, что обеспечивает очень хорошую защиту от грязи.

Примечание:
Во время загрузки и разгрузки зажима необходимо избегать столкновения заготовки с зажимным рычагом. Загрязнение вертикального зажима необходимо учитывать или избегать путем включения в процесс очистки. При использовании специальных зажимных рычагов необходимо соблюдать передаточное отношение рычага и рабочее давление. Особое внимание следует уделять допуску высоты зажима H2; заготовки можно зажимать только в этом диапазоне!
