Блок поверхностного монтажа № 6959C-xx-15-01-AMF
с уплотнительным кольцом и резьбовым соединением
Дизайн:
Сталь, вороненая.
В комплект поставки входят уплотнительное кольцо диам. 9x2, резьбовые заглушки и крепежные винты.
Приложение:
Накладной блок может быть установлен на фланце в качестве адаптера через каналы управления в приспособлении. Он также может быть установлен на приспособлении и использоваться там, когда подача управляющего масла должна быть направлена к соединительным зажимам через внешние линии.
Примечание:
Поверхность фланца на приспособлении должна быть ровной для использования соединения с уплотнительным кольцом и должна иметь поверхностную обработку Rz 6.3 вокруг уплотнительной поверхности кольца. Поверхность фланца на приспособлении должна быть ровной для использования резьбовых соединений.
Другие длины доступны по запросу.
|

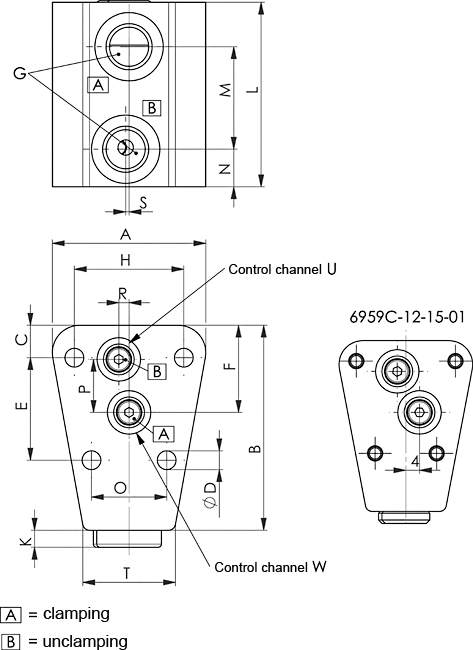

Номер заказа |
Артикул №. |
Винты для каждого размера |
А |
B |
С |
диаметр D |
E |
F |
G |
H |
К |
L |
М |
N |
О |
P |
R |
S |
Т |
диаметр U |
диаметр W |
Уплотнительное кольцо OR-1 |
Вес |
|
325290 |
6959C-12-15-01 |
2x М4x70, 2x М4x65 |
39,1 |
50,0 |
6,0 |
4,5 |
27 |
21,0 |
Г1/8 |
29 |
4 |
50 |
25 |
11,5 |
18 |
12,0 |
2,5 |
1,0 |
23,0 |
6 |
6 |
321646 |
505 |
|
324632 |
6959C-16-15-01 |
2x М5x75, 2x М5x70 |
44,9 |
60,0 |
9,5 |
5,5 |
30 |
25,5 |
Г1/4 |
32 |
5 |
54 |
30 |
11,0 |
22 |
15,5 |
3,0 |
1,0 |
26,5 |
6 |
6 |
321646 |
750 |
|
324640 |
6959C-20-15-01 |
2x М6x85, 2x М6x80 |
53,0 |
68,5 |
9,5 |
7,0 |
37 |
30,5 |
Г1/4 |
42 |
5 |
60 |
30 |
13,0 |
28 |
20,0 |
5,0 |
0,0 |
32,0 |
6 |
6 |
321646 |
1100 |
|
325480 |
6959C-25-15-01 |
2x М8x95, 2x М8x90 |
69,0 |
78,0 |
7,0 |
8,5 |
51 |
37,5 |
Г1/4 |
54 |
5 |
65 |
31 |
15,0 |
34 |
27,0 |
8,0 |
5,0 |
41,0 |
6 |
6 |
321646 |
1685 |
|
325316 |
6959C-32-15-01 |
2x М10x105, 2x М10x110 |
87,0 |
92,5 |
9,0 |
10,5 |
64 |
47,5 |
Г1/4 |
65 |
5 |
75 |
38 |
17,5 |
40 |
32,5 |
- |
- |
52,0 |
6 |
6 |
321646 |
3050 |
