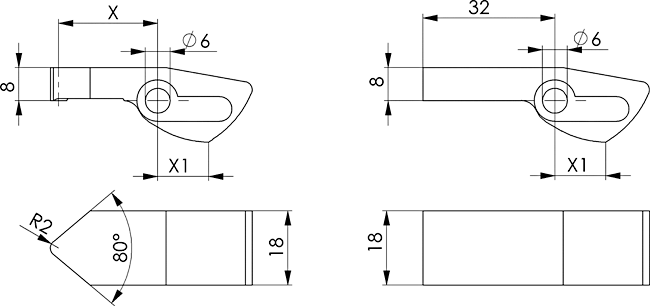

Зажимной рычаг из алюминия № 6958A-16 AMF
* X1 = длина уровня под углом 90°
** Заготовка зажимного рычага
Дизайн:
Алюминий.
Приложение:
Для вертикального зажима 6958SU-16 и 6958ST-16.
Примечание:
Всегда необходимо учитывать давление зажима, рычаг, объем потока и вес зажимного рычага. Максимальное рабочее давление 100 бар.
|
Номер заказа |
Артикул №. |
Х |
Х1* |
Усилие зажима |
Вес |
|
320242 |
6958А-16-00-02 |
18 |
12 |
1,3 |
21 |
|
320267 |
6958А-16-00-03 |
24 |
12 |
1,0 |
23 |
|
320283 |
6958А-16-00-04 |
30 |
12 |
0,8 |
25 |
|
322453 |
6958А-16-00-05** |
- |
12 |
- |
26 |
