Зажим соединительный, двухсторонний № 6959ED AMF

Цена: по запросу

Характеристики

Артикул: 6959ED-AMF

Обратите внимание: Цены в каталоге носят ознакомительный характер и не являются публичной офертой (ст. 437 ГК РФ). Окончательная стоимость рассчитывается менеджером по актуальному курсу на день выставления счета.

Зажим соединительный, двухсторонний № 6959ED AMF

Двойного действия,
макс. рабочее давление 350 бар,
мин. рабочее давление 35 бар.

Дизайн:

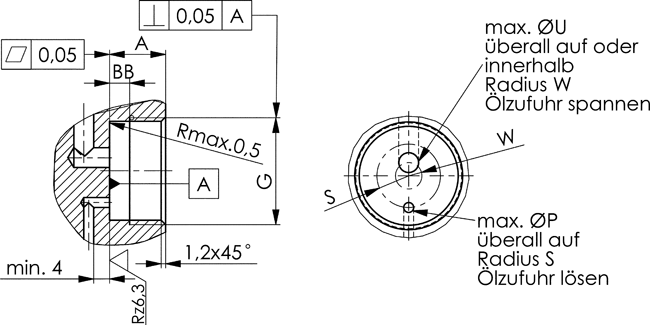

Корпус из стали, закалённой и воронёной. Поршневой шток закалён и хромирован. Зажимной рычаг в комплект не входит. Подача масла через корпус приспособления.

Приложение:
Двусторонний хомут идеально подходит для зажима через отверстие в компоненте или для зажима двух компонентов одним зажимным элементом.

Функции:
Механизм выравнивания нагрузки обеспечивает равномерный зажим, когда поверхности заготовки находятся в пределах 1,5 миллиметров друг от друга. Усилие зажима тогда распределяется равномерно по обеим сторонам. Положение зажимных рычагов можно свободно выбирать в пределах 360 градусов.

Примечание:

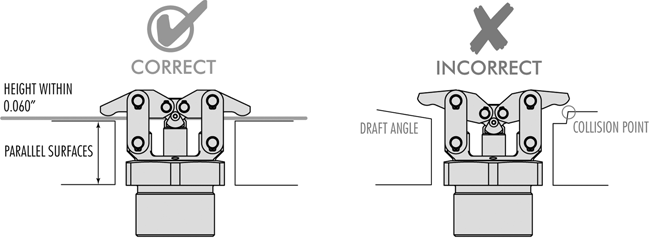

Зажимной рычаг должен зажиматься на плоской поверхности.

Номер заказа	Артикул №.	Полное усилие зажима при 350 бар* [кН]	Усилие зажима F1 с каждой стороны при 350 бар* [кН]	Эффективная поверхность поршня Sp [см²]	Вертикальный ход** [мм]	Ход зажима M [мм]	Полный ход N [мм]	Объем. Sp [см³]	Объем [см³]	Q макс. [л/мин]	Мд [Нм]	Вес [г]
570459	6959ED-15	4,9	2,4	1,77	4,9	12,6	16,3	2,31	0,84	0,27	150	717
570460	6959ED-18	7,6	3,8	2,54	6,7	16,4	22,0	4,24	1,31	0,50	200	1162
570461	6959ED-22	11,6	5,8	3,98	7,6	20,6	27,0	8,37	3,05	1,0	270	1896

Sp = Зажать, Lo = Разжать *Детали с зажимным рычагом, стандарт
- зажимное усилие распределяется равномерно по обеим сторонам.
**Соответствует углу зажима +/- 10˚ с зажимным рычагом, стандарт
