Зажим для соединения № 6959KL AMF
двустороннего действия,
макс. рабочее давление 350 бар,
мин. рабочее давление 25 бар.

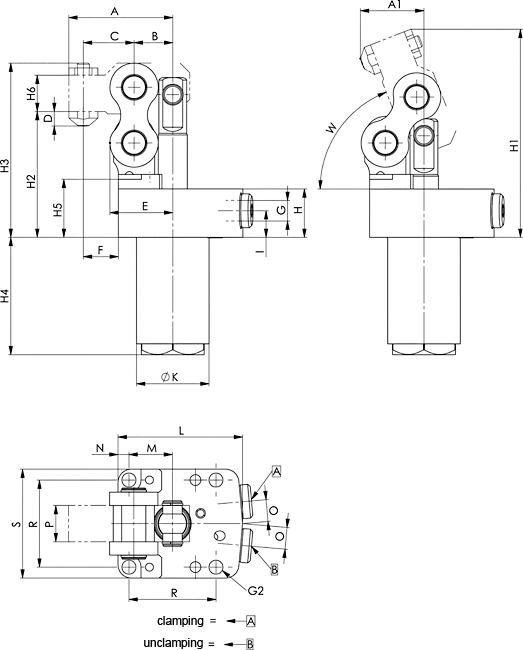

Дизайн:
Корпус цилиндра из закаленной стали, отпущен. Верхнее крепление с четырьмя цилиндрическими винтами (сопротивление мин. 12,9), они включены в комплект поставки. Поршни и болты из закаленной стали, отпущены, отшлифованы и азотированы. Все детали никелированы. В

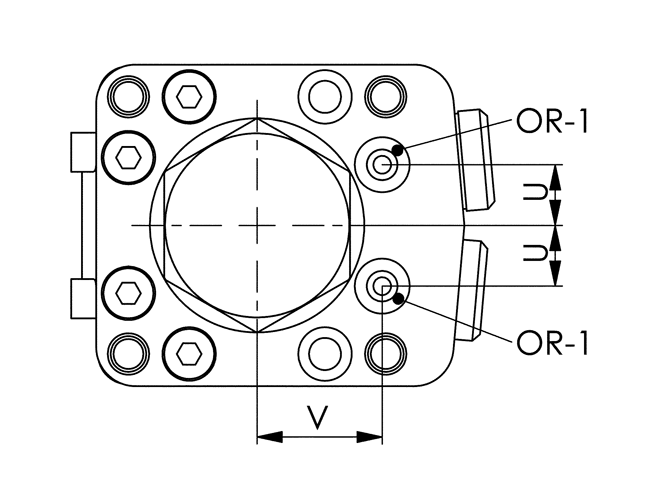

комплект поставки входят шарнирные пальцы и натяжные пластины, но не зажимные рычаги. Подача масла через резьбовое отверстие или масляный канал в корпусе приспособления.
Приложение:
Зажимное приспособление рычажного типа используется в зажимных устройствах, где заготовки должны быть свободно доступны и должны быть установлены сверху. Особенно хорошо подходит для зажима в зажимных карманах. Хорошая коррозионная стойкость и высокая твердость поверхности (около 615 HV) обеспечивается химическим никелированием (спецификации MIL-C-2607 AE, ASTM B733 и AMS 2404D).
Функции:
Верхний фланцевый вариант, рычажный механизм может поворачиваться в диапазоне 180º с шагом 90º. Возможны специальные конструкции.
Примечание:
По запросу возможна поставка бесконтактного переключателя и электрического контроля точки давления.
|
Номер заказа |
Артикул №. |
Усилие зажима |
Усилие зажима |
Усилие поршня |
Усилие поршня при 350 бар |
Ход |
Объем. Sp |
Объем |
эффективная |
эффективная |
Md макс. |
Диаметр штока поршня |
Диаметр поршня |
Q макс. |
Вес |
|
321695 |
6959KL-160 |
1,5 |
5,4 |
2,0 |
7,0 |
17,0 |
7,4 |
1,5 |
2,0 |
0,9 |
6,3 |
12 |
16 |
0,50 |
755 |
|
322057 |
6959KL-200 |
2,4 |
8,4 |
3,1 |
11,0 |
23,0 |
7,2 |
3,2 |
3,1 |
1,4 |
12,0 |
15 |
20 |
0,78 |
1876 |
|
321711 |
6959KL-250 |
3,8 |
13,2 |
4,9 |
17,2 |
26,5 |
13,0 |
6,3 |
4,9 |
2,4 |
25,0 |
18 |
25 |
1,24 |
2390 |
|
322032 |
6959KL-320 |
6,2 |
21,6 |
8,0 |
28,1 |
34,0 |
27,3 |
10,7 |
8,0 |
3,1 |
50,0 |
25 |
32 |
2,02 |
5320 |
|
322040 |
6959KL-400 |
9,7 |
33,8 |
12,6 |
44,0 |
43,0 |
54,0 |
27,6 |
12,6 |
6,4 |
95,0 |
28 |
40 |
3,18 |
8820 |
