Зажим для соединения № 6959KB AMF
двустороннего действия,
макс. рабочее давление 350 бар,
мин. рабочее давление 25 бар.
Дизайн:
Корпус цилиндра из закаленной стали, закаленный и вороненый. Верхнее крепление с четырьмя цилиндрическими винтами (сопротивление мин. 12,9), они поставляются в стандартной комплектации. Поршни и болты из закаленной стали, закаленные, отшлифованные и азотированные.

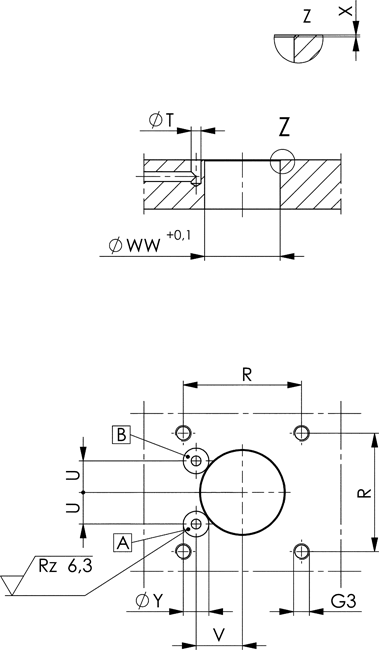

Шарнирные пальцы и натяжные пластины поставляются в стандартной комплектации, но не зажимные рычаги. Подача масла через резьбовое отверстие или масляный канал в корпусе приспособления.
Приложение:
Зажимы звеньев используются в зажимных приспособлениях, в которых заготовки должны быть свободно доступны и загружены сверху. Особенно подходят для зажима в зажимных карманах.
Функции:

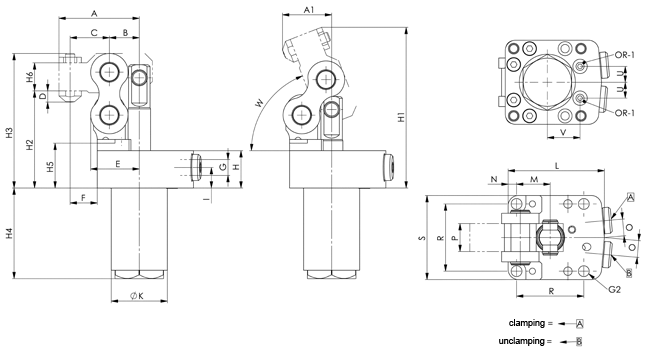

Верхний фланцевый вариант, рычажный механизм может поворачиваться в диапазоне 180º с шагом 90º. Возможны специальные конструкции.
Примечание:
По запросу возможна поставка бесконтактного переключателя и электрического контроля точки давления.
|
Номер заказа |
Артикул №. |
Усилие зажима |
Усилие зажима |
Усилие поршня |
Усилие поршня при 350 бар |
Ход |
Объем. Sp |
Объем |
эффективная |
эффективная |
Md макс. |
Диаметр штока поршня |
Диаметр поршня |
Q макс. |
Вес |
|
554667 |
6959KB-16 |
1,5 |
5,4 |
2,0 |
7,0 |
17,0 |
7,4 |
1,5 |
2,0 |
0,9 |
6,3 |
12 |
16 |
0,50 |
755 |
|
554668 |
6959KB-20 |
2,4 |
8,4 |
3,1 |
11,0 |
23,0 |
7,2 |
3,2 |
3,1 |
1,4 |
12,0 |
15 |
20 |
0,78 |
1876 |
|
554669 |
6959KB-25 |
3,8 |
13,2 |
4,9 |
17,2 |
26,5 |
13,0 |
6,3 |
4,9 |
2,4 |
25,0 |
18 |
25 |
1,24 |
2390 |
|
554670 |
6959KB-32 |
6,2 |
21,6 |
8,0 |
28,1 |
34,0 |
27,3 |
10,7 |
8,0 |
3,1 |
50,0 |
25 |
32 |
2,02 |
5320 |
