Зажим для соединения № 6959C AMF
двустороннего действия,
макс. рабочее давление 250 бар,
мин. рабочее давление 25 бар.
Дизайн:
Гидравлический цилиндр в качестве вставного картриджа. Верхнее крепление с четырьмя винтами цилиндра (сопротивление мин. 10,9), они включены в комплект поставки. Все компоненты из закаленной, отпущенной и вороненой стали. Шток поршня и шарнирные пальцы из закаленной стали, отпущены и азотированы. Дополнительный бронзовый грязесъемник для защиты штока поршня. В
комплект поставки входят шарнирные пальцы и натяжные пластины, но не зажимные рычаги. Подача масла через масляный канал в корпусе приспособления.
Приложение:
Зажим двойного действия отлично подходит для зажима в зажимных карманах.
Функции:

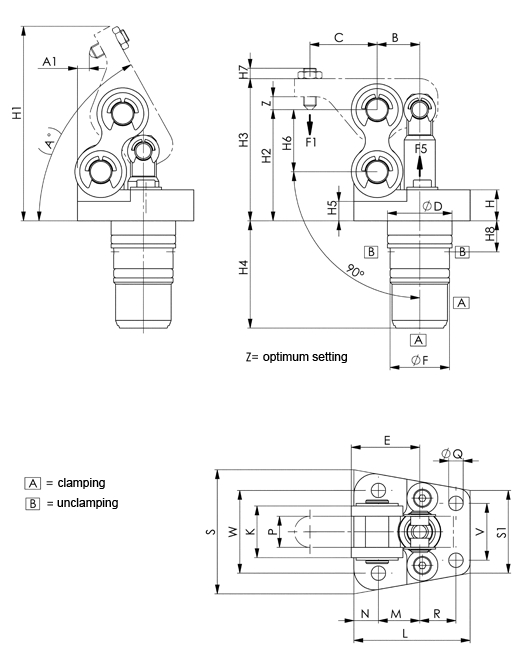

Малые размеры. Позволяет размещать близко друг к другу. Зажимные рычаги легко меняются при установке соединительных зажимов. Центральная ось зажимного рычага и точка давления на заготовке всегда находятся в одной плоскости (Z). Это предотвращает относительное перемещение на заготовке. Интегрированный картридж имеет ступенчатую конструкцию. Это предотвращает повреждение радиальных уплотнительных колец при их установке или снятии с поперечных каналов.
Примечание:
При стандартных рычагах отношение B к C составляет 1 к 1,5.
При изготовлении заготовки рычага отклонения, приводящие к большему усилию зажима F1, допускаются только в исключительных случаях.
|
Номер заказа |
Артикул №. |
Усилие зажима F1 |
Усилие зажима F1 |
Усилие поршня F5 |
Усилие поршня F5 при 250 бар |
Объем. Sp |
Объем |
эффективная |
эффективная |
Md макс. |
Вес |
|
325563 |
6959С-12 |
0,7 |
1,7 |
1,1 |
2,8 |
1,7 |
0,9 |
1,1 |
0,6 |
2,4 |
188 |
|
325019 |
6959С-16 |
1,2 |
3,1 |
2,0 |
5,0 |
3,2 |
1,4 |
2,0 |
0,9 |
3,6 |
350 |
|
324905 |
6959С-20 |
1,9 |
4,9 |
3,1 |
7,8 |
6,0 |
2,6 |
3,1 |
1,4 |
10,0 |
590 |
|
324657 |
6959С-25 |
3,2 |
8,0 |
4,9 |
12,2 |
10,3 |
3,7 |
4,9 |
1,8 |
21,0 |
1155 |
|
325589 |
6959С-32 |
5,2 |
12,9 |
8,0 |
20,1 |
21,7 |
9,5 |
8,0 |
3,5 |
43,0 |
2125 |
