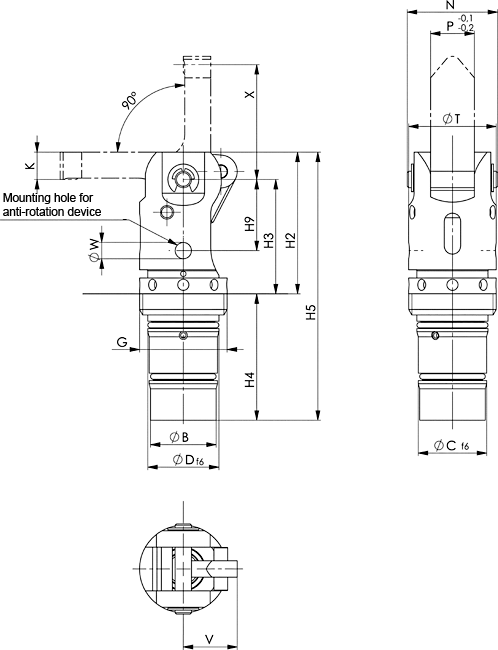

Вертикальный зажим, фланец картриджа № 6958E-XX AMF
Двойного действия,
макс. рабочее давление 250 бар,
мин. рабочее давление 15 бар
Sp = зажать, Lo = разжать
Дизайн:
Корпус из стали, внешняя поверхность никелированная, шток поршня закаленный. Зажимной рычаг в комплект не входит.
Корпус с двумя отверстиями для подсоединения защиты от проворачивания.
Один штифт цилиндра для устройства защиты от проворачивания прилагается отдельно. Подача масла через масляный канал в корпусе приспособления.
Приложение:
Вертикальный зажим особенно подходит для зажимных приспособлений, в которых масло подается через каналы, просверленные в корпусе приспособления. Вставка для зажимных приспособлений с ограниченным пространством. Установка вертикального зажима может регулироваться на 360°.
Функции:
Большое зажимное усилие в самом маленьком установочном пространстве. Зажимной рычаг открывается на 90°, что обеспечивает легкую загрузку или извлечение заготовок вручную или с помощью роботов.
Примечание:

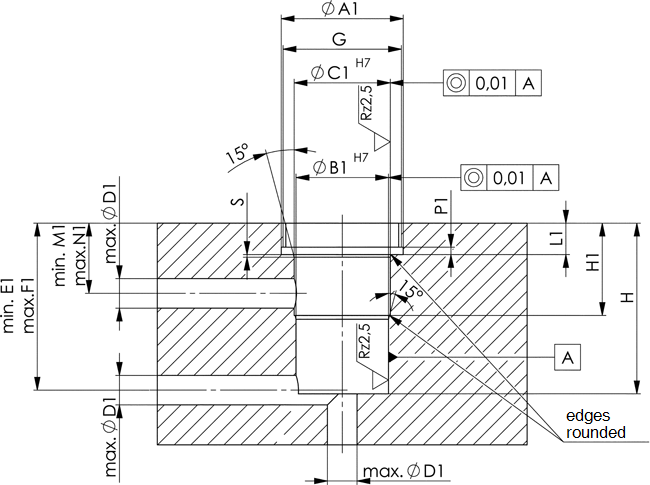

Вставные скосы для уплотнений не должны иметь резких переходов.
Отфрезеруйте резьбу до плоскости. Смажьте корпус для монтажа.
Для монтажа используйте крючковый гаечный ключ для размера 20 = номер заказа 54916 и для размера 30 = номер заказа 54940 и для размера 50 = номер заказа 54973.
По запросу:
Другие размеры доступны по запросу.
|
Номер заказа |
Артикул №. |
Усилие поршня F5 |
Усилие поршня F5 при 250 бар |
Объем. Sp |
Объем |
Диаметр поршня |
эффективная |
эффективная |
Вес |
|
328013 |
6958E-20 |
3,1 |
7,8 |
6,6 |
2,3 |
20 |
3,1 |
1,10 |
350 |
|
328039 |
6958E-30 |
7,0 |
17,5 |
22,6 |
7,8 |
30 |
7,0 |
2,54 |
1100 |
|
562196 |
6958E-50 |
19,6 |
49,0 |
93,3 |
37,1 |
50 |
19,6 |
7,8 |
3850 |
