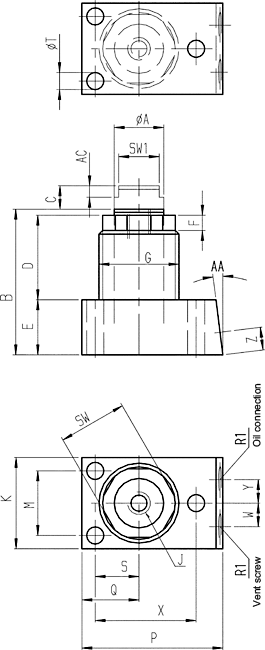

Опорный элемент, монтаж на фланце основания № 6964L AMF
Нормально втянут. Пневматическое выдвижение,
макс. рабочее давление 350 бар,
мин. рабочее давление 50 бар.
Дизайн:
Корпус цилиндра из стали, закалён. Опорный штифт с внутренней резьбой, закалён и отшлифован. Грязесъемник для защиты от грязи и охлаждающей воды. Внутренние детали из нержавеющей стали. Подача масла через резьбовое отверстие.
Приложение:
Опорный элемент используется в качестве дополнительной опоры для предотвращения провисания и вибрации заготовки.
Функции:
Элемент с высокой грузоподъемностью и малой высотой. Пневматический: поршень обычно втянут. Чувствительная регулировка силы контакта путем изменения давления воздуха.
Примечание:
Опорный штифт должен быть защищен от попадания грязи и брызг воды путем установки установочного винта или заглушки. При вводе в эксплуатацию убедитесь, что из системы удален весь воздух. Невыполнение этого требования может привести к разрушению зажимного элемента выходящим дизельным эффектом. Опорное
усилие должно соответствовать усилию зажима, чтобы поглощать усилия обработки.
Опорное усилие всегда должно быть как минимум в два раза больше, чем усилие зажима.
|
Номер заказа |
Артикул №. |
Контактная сила F1 |
Опорная сила при 350 бар |
Ход поршня С |
Объем |
Вес |
|
66936 |
6964L-04-2 |
17,5* |
4,4 |
6,5 |
0,16 |
255 |
|
66621 |
6964L-11-2 |
35,5* |
11,0 |
9,5 |
0,33 |
665 |
|
66688 |
6964L-33 |
89,0* |
33,4 |
12,5 |
1,64 |
2023 |
|
66704 |
6964L-55 |
253,3* |
55,6 |
19,0 |
4,26 |
4300 |
