Компенсационная цанга № 6965-20 AMF

Компенсационная цанга № 6965-20 AMF

двустороннего действия, с пружинным возвратом,
макс. рабочее давление 250 бар,
мин. рабочее давление 15 бар.

Дизайн:

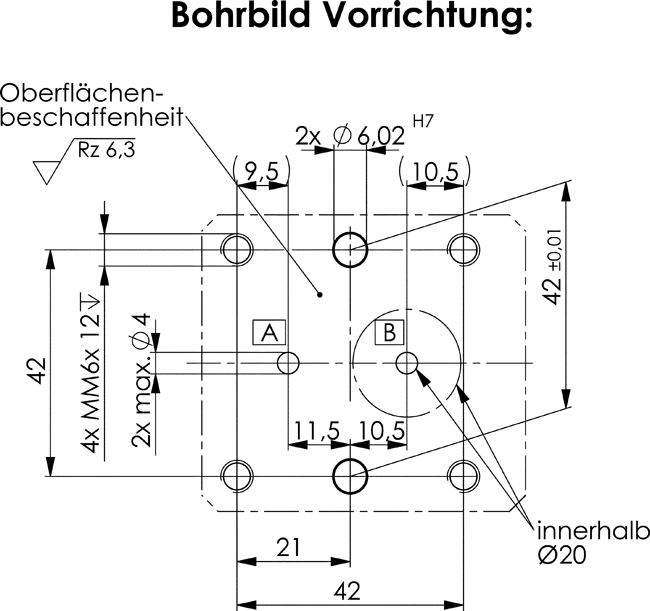

Корпус из стали. Внешняя поверхность никелированная. Стальной зажимной рычаг, закаленный. Зажимные рычаги приводятся в действие одним поршнем одностороннего действия. Зажимной рычаг, стандартный, в стандартную комплектацию не входит. Подача масла через масляный канал в корпусе приспособления.

Приложение:
Компенсационная цанга используется в зажимных устройствах для зажима или удержания заготовок плавающими и без деформации. Несколько компенсирующих цанг могут использоваться без деформации заготовки. Элемент предотвращает вибрации на заготовке во время обработки. Компенсирующая цанга подходит для удержания заготовок, но не для их позиционирования.

Функции:
Компенсирующая цанга удерживает заготовку, не зажимая ее. Широкий диапазон зажимных форм может быть реализован с помощью заготовки зажимного рычага.

Примечание:
Перед использованием компенсирующего цанги заготовка должна быть зажата, чтобы предотвратить ее перемещение.
Возврат зажимного рычага пружиной сжатия. Зажимные рычаги зажимаются с помощью зажимного диска.
Усилие зажима [кН] = Усилие поршня [кН] * 22 [мм]/Длина рычага [мм].
Например, стандартный зажимной рычаг при 100 бар 3,1 x 22/37 = 1,8 кН
