Гидравлический компенсационный зажим № 6965 AMF

Гидравлический компенсационный зажим № 6965 AMF

Одностороннего действия, с пружинным возвратом,
макс. рабочее давление 100 бар.

Дизайн:
Корпус из стали, вороненый. Поршень из цементированной стали, закаленный и отшлифованный. В комплекте с четырьмя крепежными винтами M6 x 70 и уплотнительным кольцом для фланцевого уплотнения. Подача масла через резьбовое соединение или масляный канал в корпусе приспособления.

Приложение:

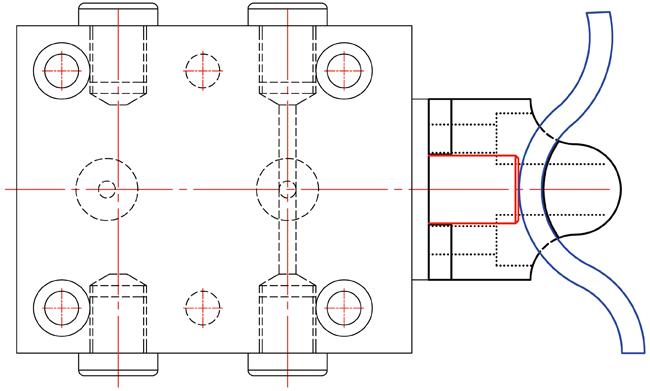

Гидравлический компенсационный зажим используется в приспособлениях для плавающего зажима и поддержки заготовок без искажений. Возможно использование нескольких гидравлических компенсационных зажимов без искажения заготовки.

Функции:

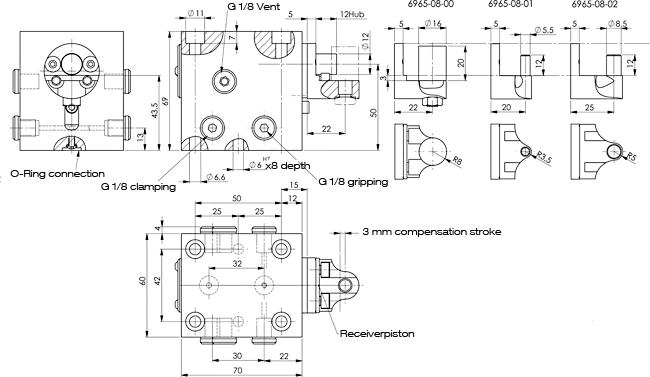

Плавающий поршень имеет компенсационный ход 3 мм, что также позволяет зажимать заготовки с большими отклонениями формы или разными и неточными допусками на отверстия. Сразу после процесса зажима опорный поршень зажимается, а именно в зажатом положении, через последовательный клапан! Держатель заготовки на регулируемом зажиме легко заменяется и поэтому просто и быстро адаптируется к различным контурам заготовки.

Примечание:
Пожалуйста, не используйте гидравлический компенсационный зажим без установленной заготовки; это может повредить возвратную пружину или привести к ее установке и потере силы.
Для цилиндров одностороннего действия существует риск всасывания охлаждающей жидкости через вентиляционное отверстие. В таких случаях вентиляционное отверстие должно быть подключено к чистой защищенной зоне. Во время установки система должна быть полностью вентилируемой.
