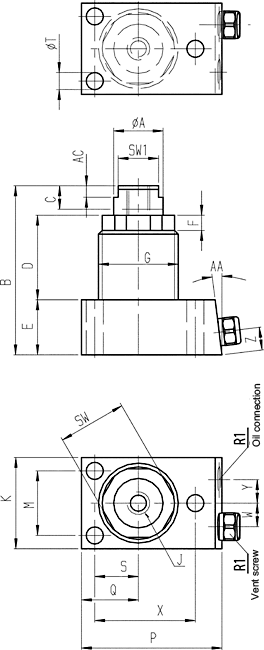

Опорный элемент, монтаж на фланце основания № 6964F AMF
Нормально выдвинутый. Пружинный выдвинутый,
макс. рабочее давление 350 бар,
мин. рабочее давление 50 бар.
Дизайн:
Корпус цилиндра из стали, закалён. Опорный штифт с внутренней резьбой, закалён и отшлифован. Грязесъемник для защиты от грязи и охлаждающей воды. Внутренние детали из нержавеющей стали. Подача масла через резьбовое отверстие.
Приложение:
Опорный элемент используется в качестве дополнительной опоры для предотвращения провисания и вибрации заготовки.
Функции:
Элемент с высокой грузоподъемностью и малой высотой. Выдвижение пружины: плунжер обычно выдвинут. Изменяемая настройка пружины позволяет чувствительно регулировать силу контакта.
Примечание:
Опорный штифт должен быть защищен от попадания грязи и брызг воды путем установки установочного винта или заглушки. При вводе в эксплуатацию убедитесь, что из системы удален весь воздух. Невыполнение этого требования может привести к разрушению зажимного элемента выходящим дизельным эффектом. Опорное
усилие должно соответствовать усилию зажима, чтобы поглощать усилия обработки.
Опорное усилие всегда должно быть как минимум в два раза больше, чем усилие зажима.
|
Номер заказа |
Артикул №. |
Контактная сила F1 |
Опорная сила при 350 бар |
Ход поршня С |
Объем |
Вес |
|
66852 |
6964F-04-2 |
4,5 - 9,0 |
4,4 |
6,5 |
0,16 |
281 |
|
66878 |
6964F-11-2 |
9,0 - 26,5 |
11,0 |
9,5 |
0,33 |
660 |
|
66894 |
6964F-33 |
40 - 80 |
33,4 |
12,5 |
1,64 |
2019 |
|
66910 |
6964F-55 |
49 - 71 |
55,6 |
19,0 |
4,26 |
4291 |
