Опорный элемент, крепление на верхнем фланце № 6944KH AMF

Опорный элемент, крепление на верхнем фланце № 6944KH AMF

Нормально втянутый. Гидравлически выдвинутый. Сила пружины для контакта,
макс. рабочее давление 70 бар,
мин. рабочее давление 25 бар.

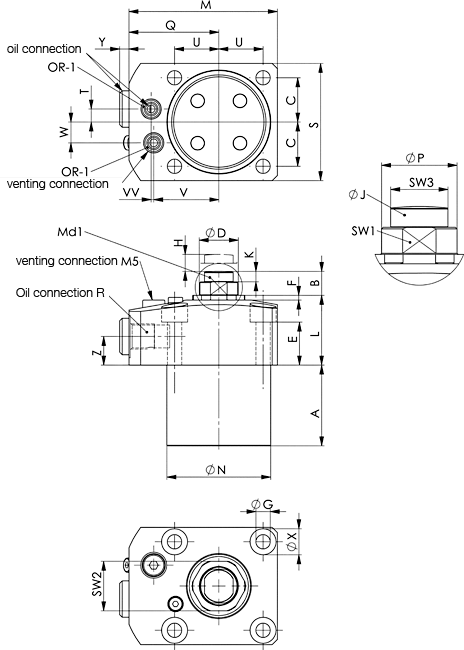

Дизайн:

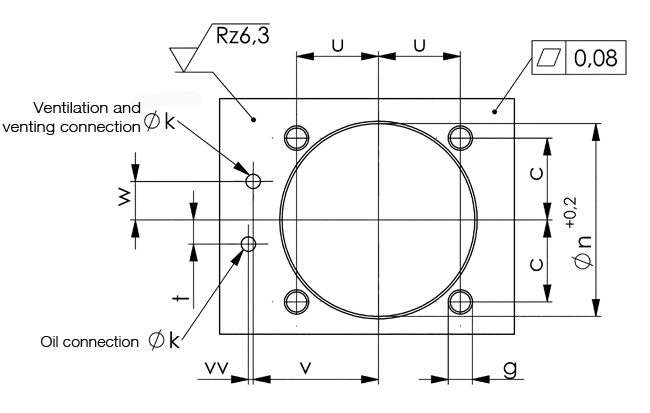

Корпус из стали, закаленный и вороненый. Опорный штифт с внутренней резьбой, закаленный и отшлифованный. Грязесъемник для защиты от грязи и охлаждающей воды. Подача масла через резьбовое соединение или масляный канал в корпусе приспособления.

Приложение:
Опорный элемент используется в качестве дополнительной опоры для предотвращения провисания и вибрации заготовки.

Функции:
Элемент с высокой грузоподъемностью и малой высотой. Давление масла: плунжер отводится в нормальное положение. При приложении давления опорный штифт продвигается со слабым усилием пружины против вставленной заготовки. Усилие пружины изменяется в зависимости от хода штифта. По мере повышения гидравлического давления опорный штифт гидравлически зажимается. Когда давление сбрасывается, опорный штифт возвращается в нормальное положение. Очень высокое усилие поддержки обеспечивает оптимальное качество изготовления.

Примечание:
Опорный штифт должен быть защищен от попадания грязи и брызг воды установочным винтом. При вводе в эксплуатацию убедитесь, что гидравлическая система полностью проветривается. Невыполнение этого требования может привести к разрушению зажимного элемента выходящим дизельным эффектом. Вентиляционное отверстие должно быть подключено. Через него не должна всасываться охлаждающая жидкость.

Опорное усилие должно соответствовать усилию зажима, чтобы поглощать усилия обработки.
Опорное усилие всегда должно быть как минимум в два раза больше, чем усилие зажима.
