Опорный элемент, фланцевая конструкция с динамическим контролем давления № 6964HS-XX-5 AMF

Опорный элемент, фланцевая конструкция с динамическим контролем давления № 6964HS-XX-5 AMF

Нормально втянутый. Гидравлически выдвинутый.
Применение с усилием пружины,

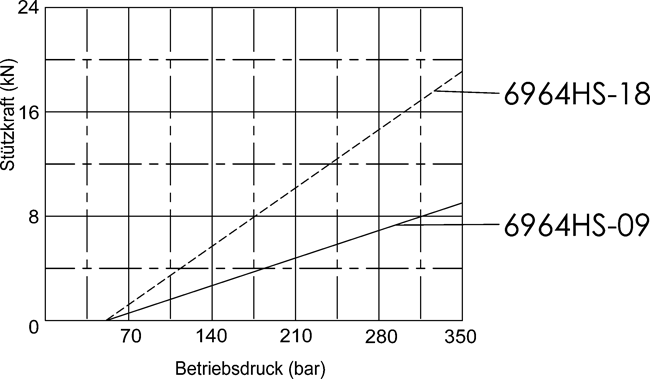

макс. рабочее давление 350 бар,
мин. рабочее давление 50 бар.

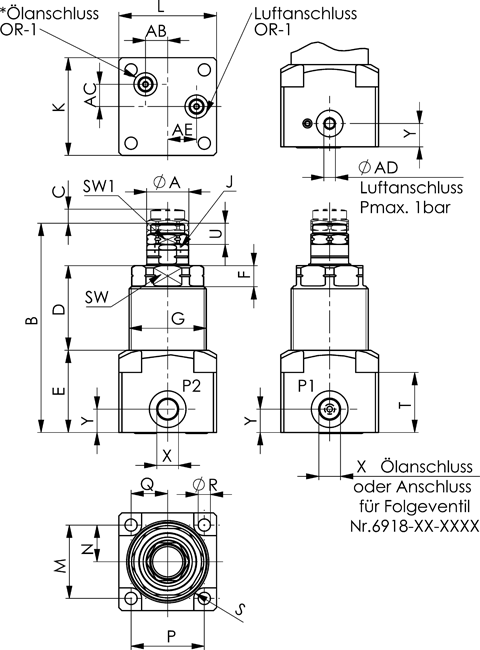

Дизайн:
Корпус цилиндра из стали, закалён. Опорный штифт с внутренней резьбой, закалённый и отшлифованный. Грязесъемник для защиты от грязи и охлаждающей воды. Внутренние детали из нержавеющей стали. Подача масла через резьбовое соединение или соединение с уплотнительным кольцом на нижней стороне.

Приложение:
Опорный элемент используется как дополнительная опора для предотвращения провисания и вибрации заготовки. Также подтверждает наличие заготовки, в том числе на неровных поверхностях, таких как отливки.

Функции:

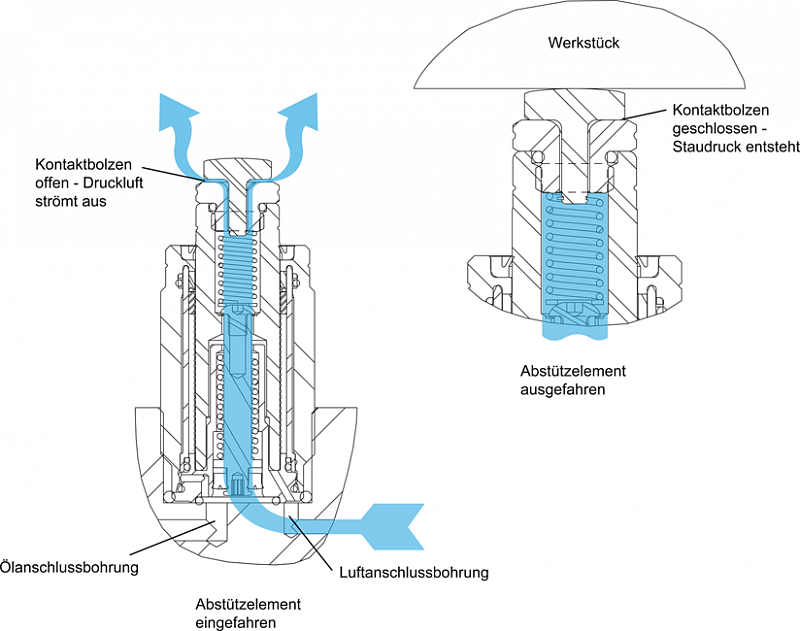

Поршень отводится в свое основное положение, в то время как поток воздуха проходит через опорный элемент. При приложении давления опорный штифт продвигается со слабым усилием пружины против вставленной заготовки. Это закрывает встроенный воздушный клапан, указывая на то, что заготовка присутствует и находится в контакте. Максимальное рабочее давление воздуха составляет 1 бар. Затем опорный штифт зажимается гидравлически. Когда давление сбрасывается, опорный штифт возвращается в нормальное положение. Очень высокая повторяемость обеспечивает оптимальное качество производства. Элемент с высокой грузоподъемностью и малой высотой. Основной корпус можно снять для прямой установки ввинчиваемого картриджа.

Примечание:
Опорный штифт должен быть защищен от попадания грязи и брызг воды путем установки установочного винта или заглушки. При вводе в эксплуатацию убедитесь, что из системы удален весь воздух. Невыполнение этого требования может привести к разрушению зажимного элемента выходящим дизельным эффектом. Соединения P1, P2 и соединение с уплотнительным кольцом соединены, и каждое из них может использоваться в качестве масляного соединения. Для достижения контролируемой последовательности зажима существует возможность ввинчивания клапана последовательности 6918-XX-XXX непосредственно в резьбовое соединение P1. Чистота поверхности соединения с уплотнительным кольцом должна быть Rz 6,3, а плоскостность должна быть 0,08.
Чтобы иметь возможность поглощать усилия обработки, опорное усилие должно быть согласовано с усилием зажима.
Опорное усилие всегда должно быть как минимум в два раза больше, чем усилие зажима.
