Опорный элемент, фланец картриджа № 6964L AMF
Нормально втянут.
Пневматическое выдвижение,
макс. рабочее давление 350 бар,
мин. рабочее давление 50 бар.
Дизайн:
Корпус цилиндра из стали, закалён. Опорный штифт с внутренней резьбой, закалённый и отшлифованный. Грязесъемник для защиты от грязи и охлаждающей воды. Внутренние детали из нержавеющей стали. Подача масла через масляный канал в корпусе приспособления.
Приложение:
Опорный элемент используется в качестве дополнительной опоры для предотвращения провисания и вибрации заготовки.
Функции:
Элемент с высокой грузоподъемностью и малой высотой. Пневматический: поршень обычно втянут. Чувствительная регулировка силы контакта путем изменения давления воздуха.
Примечание:

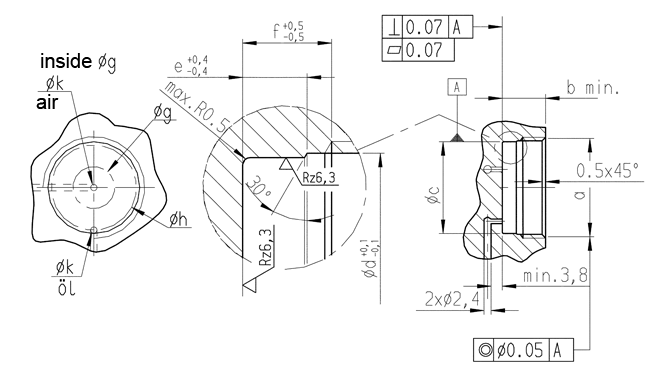

Опорный штифт должен быть защищен от попадания грязи и брызг воды путем установки установочного винта или заглушки. При вводе в эксплуатацию убедитесь, что из системы удален весь воздух. Невыполнение этого требования может привести к разрушению зажимного элемента выходящим дизельным эффектом. Опорное
усилие должно соответствовать усилию зажима, чтобы поглощать усилия обработки.
Опорное усилие всегда должно быть как минимум в два раза больше, чем усилие зажима.
|

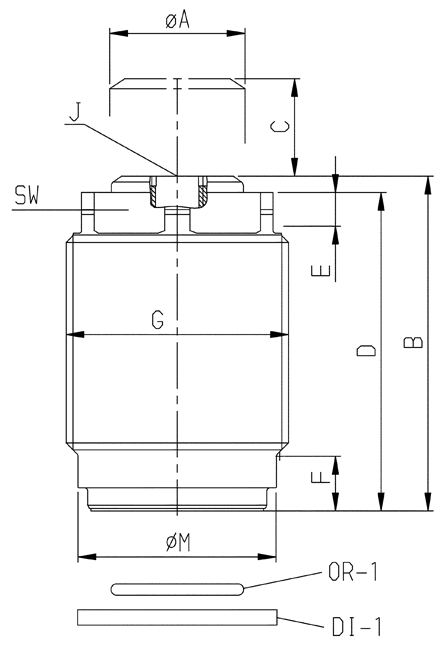

Номер заказа |
Артикул №. |
Контактная сила F1 |
Опорная сила при 350 бар |
Ход поршня С |
Объем |
Md макс. |
Вес |
|
165167 |
6964L-04-1 |
17,5* |
4,4 |
6,5 |
0,16 |
40,5 |
150 |
|
165183 |
6964L-11-1 |
35,5* |
11,0 |
9,5 |
0,33 |
40,5 |
340 |
