Резьбовой фланец № 6829GF AMF для поворотного зажимного устройства

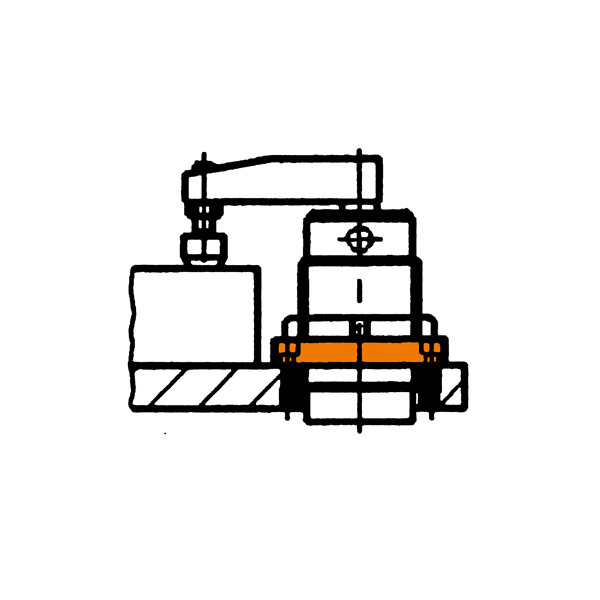

Сталь, оцинкованная. С четырьмя зенкованными отверстиями для винтов. Резьба для привинчивания поворотных крепежных приспособлений. Для крепления с помощью шлицевых гаек на приспособлении.
Преимущество:
В крепежной пластине приспособления не нужно нарезать резьбу для ввинчивания.
Указание:
Крепежные отверстия в резьбовом фланце такие же, как во фланце пневматических зажимных устройств № 6829K и № 6829V.
|

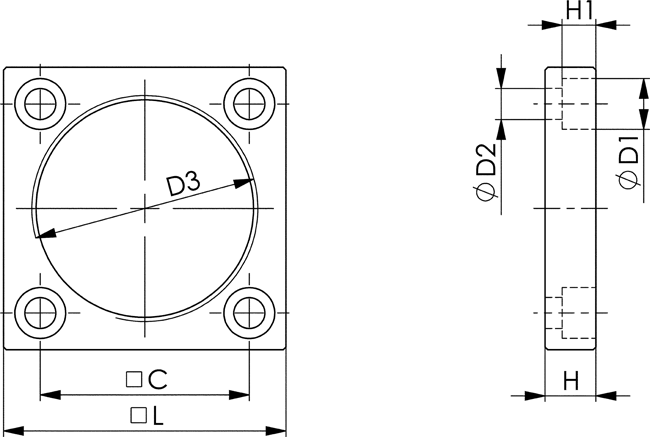

№ заказа |
Размер |
c |
ød1 |
ød2 |
ød3 |
h |
h1 |
l |
Вес [g] |
|
560065 |
12 |
24 |
8 |
4,5 |
M25x1,5 |
8 |
5 |
35 |
15 |
|
560066 |
16 |
29 |
8 |
4,5 |
M30x1,5 |
8 |
5 |
40 |
18 |
|
560067 |
20 |
32 |
9 |
5,5 |
M35x1,5 |
9 |
6 |
45 |
25 |
|
93062 |
25 |
37 |
9 |
5,5 |
M40x1,5 |
9 |
6 |
50 |
80 |
|
93070 |
32 |
45 |
11 |
6,5 |
M50x1,5 |
12 |
7 |
60 |
100 |
|
93088 |
40 |
50 |
11 |
6,5 |
M55x1,5 |
12 |
7 |
65 |
120 |
|
93096 |
50 |
58 |
13 |
8,5 |
M65x1,5 |
15 |
9 |
75 |
150 |
|
93104 |
63 |
70 |
13 |
8,5 |
M80x1,5 |
15 |
9 |
88 |
200 |
