Поворотное зажимное устройство, пневматическое, фланцевый вариант № 6829KR/KL AMF
С двойным действием. Для углубленной установки в приспособлениях. Оба места подключения сжатого воздуха находятся на фланце. Поршневой шток из нержавеющей полированной стали. Основная часть из алюминия. Износостойкая поверхность с покрытием HART-COAT®. Включая винт и пружинную шайбу для легкой предварительной
настройки положения зажимного рычага.

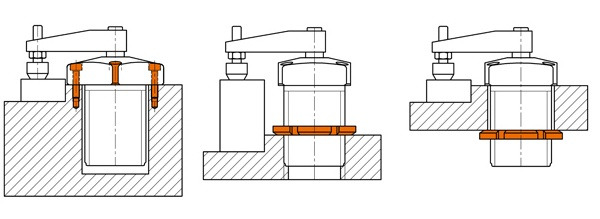

Варианты крепления:
- сверху с помощью винтов с цилиндрической головкой через фланец
- снизу с помощью шлицевой гайки, прижимающей к приспособлению и фланцу
- сверху с помощью шлицевой гайки, прижимающей к приспособлению
Принадлежности (не входят в объем поставки):
- зажимной рычаг 6829SP
- шлицевая гайка 6829N
- прижимной винт 6880
Указание:
Крепежные отверстия во фланце такие же как в
резьбовом фланце № 6829GF.
|
№ заказа |
№ изделия |
Размер |

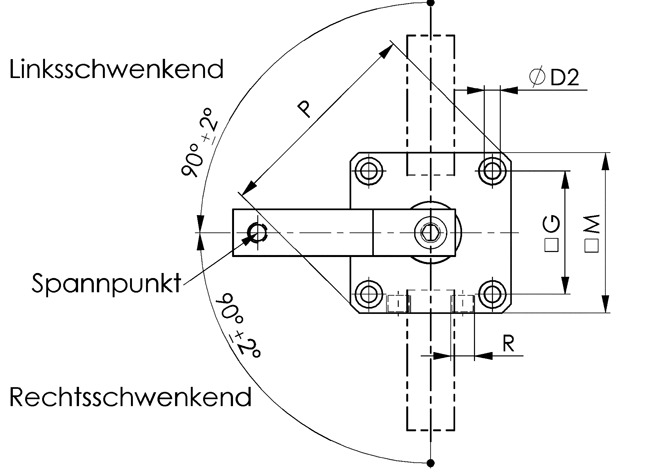

поворачивающийся вправо |
поворачивающийся влево |
F3 [kN] |
Вес [g] |
|
560012 |
6829KR-12 |
12 |
X |
- |
0,03 |
130 |
|
560018 |
6829KL-12 |
12 |
- |
X |
0,03 |
130 |
|
560011 |
6829KR-16 |
16 |
X |
- |
0,06 |
180 |
|
560019 |
6829KL-16 |
16 |
- |
X |
0,06 |
180 |
|
560010 |
6829KR-20 |
20 |
X |
- |
0,08 |
300 |
|
560020 |
6829KL-20 |
20 |
- |
X |
0,08 |
300 |
|
93484 |
6829KR-25 |
25 |
X |
- |
0,17 |
500 |
|
93559 |
6829KL-25 |
25 |
- |
X |
0,17 |
500 |
|
93492 |
6829KR-32 |
32 |
X |
- |
0,27 |
650 |
|
93567 |
6829KL-32 |
32 |
- |
X |
0,27 |
650 |
|
93500 |
6829KR-40 |
40 |
X |
- |
0,45 |
800 |
|
93575 |
6829KL-40 |
40 |
- |
X |
0,45 |
800 |
|
93518 |
6829KR-50 |
50 |
X |
- |
0,7 |
920 |
|
93583 |
6829KL-50 |
50 |
- |
X |
0,7 |
920 |
|
93526 |
6829KR-63 |
63 |
X |
- |
1,1 |
1080 |
|
93591 |
6829KL-63 |
63 |
- |
X |
1,1 |
1080 |
|

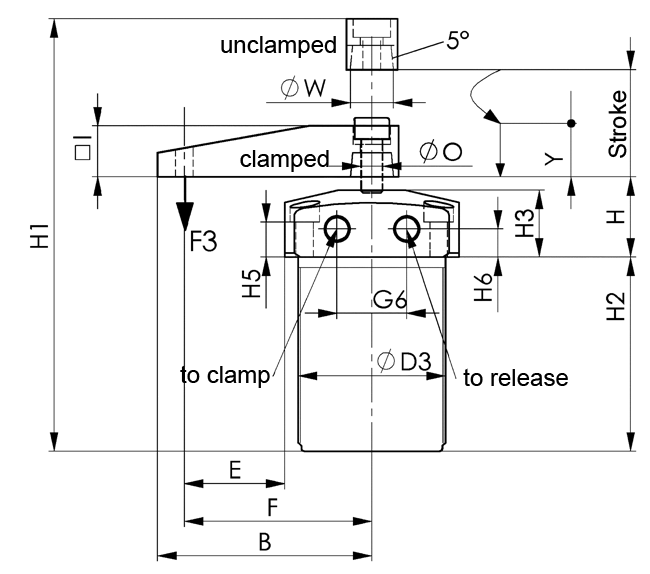

№ заказа |
Размер |
ød2 |
ød3 |
e |
f |
g |
g6 |
h |
h1 |
h2 |
h3 |
h5 |
h6 |
i |
m |
øo |
p |
R |
øw |
Диаметр поршня |
Y1 ход поворота |
Общий ход Y |
|
560012 |
12 |
4,5 |
M25x1,5 |
18,7 |
35 |
23,0 |
10 |
25 |
105 |
50 |
20 |
11 |
9,0 |
12,0 |
33 |
M5 |
43 |
M5 |
8 |
12 |
8,6 |
17,6 |
|
560018 |
12 |
4,5 |
M25x1,5 |
18,7 |
35 |
23,0 |
10 |
25 |
105 |
50 |
20 |
11 |
9,0 |
12,0 |
33 |
M5 |
43 |
M5 |
8 |
12 |
8,6 |
17,6 |
|
560011 |
16 |
4,5 |
M30x1,5 |
23,0 |
41 |
26,5 |
12 |
25 |
105 |
50 |
20 |
11 |
9,0 |
12,0 |
36 |
M5 |
47 |
M5 |
8 |
16 |
8,5 |
17,5 |
|
560019 |
16 |
4,5 |
M30x1,5 |
23,0 |
41 |
26,5 |
12 |
25 |
105 |
50 |
20 |
11 |
9,0 |
12,0 |
36 |
M5 |
47 |
M5 |
8 |
16 |
8,5 |
17,5 |
|
560010 |
20 |
4,5 |
M35x1,5 |
27,5 |
48 |
30,5 |
14 |
26 |
107 |
65 |
20 |
10 |
9,0 |
16,0 |
41 |
M8 |
54 |
M5 |
12 |
20 |
15,0 |
27,0 |
|
560020 |
20 |
4,5 |
M35x1,5 |
27,5 |
48 |
30,5 |
14 |
26 |
107 |
65 |
20 |
10 |
9,0 |
16,0 |
41 |
M8 |
54 |
M5 |
12 |
20 |
15,0 |
27,0 |
|
93484 |
25 |
5,5 |
M40x1,5 |
25 |
50 |
37 |
23 |
30 |
135 |
62 |
25 |
15 |
11,5 |
16 |
50 |
M 8 |
66 |
M5 |
14 |
25 |
13,0 |
26,0 |
|
93559 |
25 |
6,5 |
M40x1,5 |
25 |
50 |
37 |
23 |
30 |
135 |
62 |
25 |
15 |
11,5 |
16 |
50 |
M 8 |
66 |
M5 |
14 |
25 |
13,0 |
26,0 |
|
93492 |
32 |
6,5 |
M50x1,5 |
30 |
60 |
45 |
23 |
30 |
152 |
73 |
25 |
13 |
10,5 |
19 |
60 |
M 8 |
80 |
G1/8 |
16 |
32 |
14,0 |
28,0 |
|
93567 |
32 |
6,5 |
M50x1,5 |
30 |
60 |
45 |
23 |
30 |
152 |
73 |
25 |
13 |
10,5 |
19 |
60 |
M 8 |
80 |
G1/8 |
16 |
32 |
14,0 |
28,0 |
|
93500 |
40 |
6,5 |
M55x1,5 |
37,5 |
70 |
50 |
26 |
30 |
152 |
73 |
25 |
13 |
10,5 |
19 |
65 |
M 8 |
87 |
G1/8 |
16 |
40 |
16,0 |
30,0 |
|
93575 |
40 |
6,5 |
M55x1,5 |
37,5 |
70 |
50 |
26 |
30 |
152 |
73 |
25 |
13 |
10,5 |
19 |
65 |
M 8 |
87 |
G1/8 |
16 |
40 |
16,0 |
30,0 |
|
93518 |
50 |
8,5 |
M65x1,5 |
42,5 |
80 |
58 |
32 |
30 |
164 |
80 |
25 |
11 |
10,5 |
25,5 |
75 |
M10 |
100 |
G1/8 |
20 |
50 |
16,0 |
32,0 |
|
93583 |
50 |
8,5 |
M65x1,5 |
42,5 |
80 |
58 |
32 |
30 |
164 |
80 |
25 |
11 |
10,5 |
25,5 |
75 |
M10 |
100 |
G1/8 |
20 |
50 |
16,0 |
32,0 |
|
93526 |
63 |
8,5 |
M80x1,5 |
45 |
90 |
70 |
35 |
30 |
164 |
80 |
25 |
11 |
10,5 |
25,5 |
90 |
M10 |
118 |
G1/8 |
20 |
63 |
14,0 |
30,0 |
|
93591 |
63 |
8,5 |
M80x1,5 |
45 |
90 |
70 |
35 |
30 |
164 |
80 |
25 |
11 |
10,5 |
25,5 |
90 |
M10 |
118 |
G1/8 |
20 |
63 |
14,0 |
30,0 |
