Пневматическое поворотное зажимное устройство, ввинчивающаяся модель № 6829ER/EL AMF
С двойным действием. Поршневой шток из нержавеющей полированной стали. Основная часть из алюминия. Износостойкая поверхность с покрытием HARTCOAT®. Включая винт и пружинную шайбу для легкой предварительной
настройки положения зажимного рычага.
Варианты крепления:
- с помощью шлицевой гайки 6829N (DIN 70852)
- с помощью резьбового фланца 6829GF
Принадлежности (не входят в объем поставки):
- зажимной рычаг 6829SP
- шлицевая гайка 6829N
- резьбовой фланец 6829GF
- прижимной винт 6880
|
№ заказа |
№ изделия |
Размер |
поворачивающийся вправо |
поворачивающийся влево |
F3 [kN] |
Соединительная резьба для зажимных винтов |
Вес [g] |
|
560027 |
6829EL-12 |
12 |
- |
X |
0,03 |
M4 |
100 |
|
560062 |
6829ER-12 |
12 |
X |
- |
0,03 |
M4 |
100 |
|
560028 |
6829EL-16 |
16 |
- |
X |
0,06 |
M4 |
150 |
|
560063 |
6829ER-16 |
16 |
X |
- |
0,06 |
M4 |
150 |
|
560029 |
6829EL-20 |
20 |
- |
X |
0,08 |
M6 |
270 |
|
560064 |
6829ER-20 |
20 |
X |
- |
0,08 |
M6 |
270 |
|
92809 |
6829ER-25 |
25 |
X |
- |
0,17 |
M6 |
450 |
|
92858 |
6829EL-25 |
25 |
- |
X |
0,17 |
M6 |
450 |
|
92817 |
6829ER-32 |
32 |
X |
- |
0,27 |
M8 |
550 |
|
92866 |
6829EL-32 |
32 |
- |
X |
0,27 |
M8 |
550 |
|
92825 |
6829ER-40 |
40 |
X |
- |
0,45 |
M8 |
700 |
|
92874 |
6829EL-40 |
40 |
- |
X |
0,45 |
M8 |
700 |
|
92833 |
6829ER-50 |
50 |
X |
- |
0,7 |
M12 |
850 |
|
92882 |
6829EL-50 |
50 |
- |
X |
0,7 |
M12 |
850 |
|
92841 |
6829ER-63 |
63 |
X |
- |
1,1 |
M12 |
1000 |
|
92890 |
6829EL-63 |
63 |
- |
X |
1,1 |
M12 |
1000 |
|

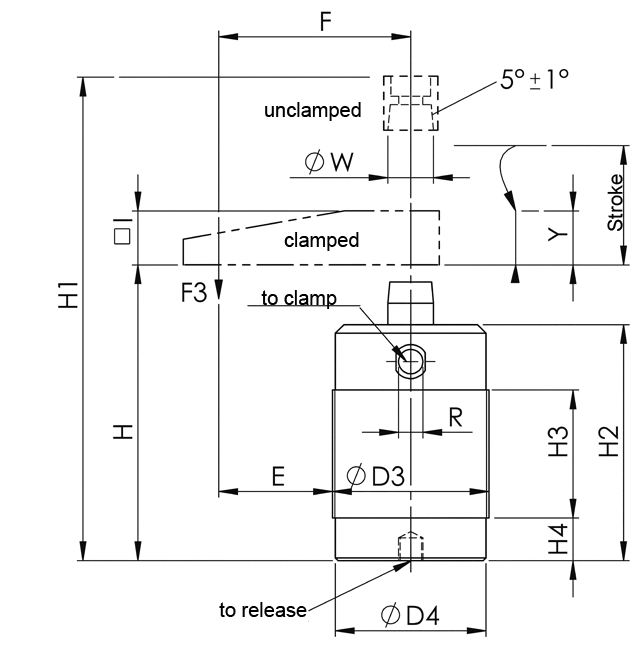

№ заказа |
Размер |
d3 |
ød4 |
e |
f |
h |
h1 |
h2 |
h3 |
h4 |
i |
o |
R |
øw |
Диаметр поршня |
Y1 ход поворота |
Y2 ход зажима* |
Общий ход Y |
|
560027 |
12 |
M25x1,5 |
23 |
22,5 |
35 |
75 |
105 |
70 |
48 |
2 |
12 |
M5 |
M5 |
8 |
12 |
8,6 |
9 |
17,6 |
|
560062 |
12 |
M25x1,5 |
23 |
22,5 |
35 |
75 |
105 |
70 |
48 |
2 |
12 |
M5 |
M5 |
8 |
12 |
8,6 |
9 |
17,6 |
|
560028 |
16 |
M30x1,5 |
28 |
26 |
41 |
75 |
105 |
70 |
48 |
2 |
12 |
M5 |
M5 |
8 |
16 |
8,5 |
9 |
17,5 |
|
560063 |
16 |
M30x1,5 |
28 |
26 |
41 |
75 |
105 |
70 |
48 |
2 |
12 |
M5 |
M5 |
8 |
16 |
8,5 |
9 |
17,5 |
|
560029 |
20 |
M35x1,5 |
33 |
30,5 |
48 |
91 |
134 |
85 |
64 |
2 |
16 |
M8 |
M5 |
12 |
20 |
15 |
12 |
27 |
|
560064 |
20 |
M35x1,5 |
33 |
30,5 |
48 |
91 |
134 |
85 |
64 |
2 |
16 |
M8 |
M5 |
12 |
20 |
15 |
12 |
27 |
|
92809 |
25 |
M40x1,5 |
38 |
30 |
50 |
73 |
118 |
70 |
35 |
10 |
16 |
M8 |
M5 |
14 |
25 |
13 |
13 |
26 |
|
92858 |
25 |
M40x1,5 |
38 |
30 |
50 |
73 |
118 |
70 |
35 |
10 |
16 |
M8 |
M5 |
14 |
25 |
13 |
13 |
26 |
|
92817 |
32 |
M50x1,5 |
48 |
35 |
60 |
83 |
132 |
79 |
40 |
15 |
19 |
M8 |
G1/8 |
16 |
32 |
15,5 |
14 |
29,5 |
|
92866 |
32 |
M50x1,5 |
48 |
35 |
60 |
83 |
132 |
79 |
40 |
15 |
19 |
M8 |
G1/8 |
16 |
32 |
15,5 |
14 |
29,5 |
|
92825 |
40 |
M55x1,5 |
53 |
42,5 |
70 |
87 |
136 |
83 |
45 |
15 |
19 |
M8 |
G1/8 |
16 |
40 |
16,5 |
14 |
30,5 |
|
92874 |
40 |
M55x1,5 |
53 |
42,5 |
70 |
87 |
136 |
83 |
45 |
15 |
19 |
M8 |
G1/8 |
16 |
40 |
16,5 |
14 |
30,5 |
|
92833 |
50 |
M65x1,5 |
62 |
47,5 |
80 |
92 |
148 |
87 |
50 |
15 |
25,5 |
M10 |
G1/8 |
20 |
50 |
14 |
16 |
30 |
|
92882 |
50 |
M65x1,5 |
62 |
47,5 |
80 |
92 |
148 |
87 |
50 |
15 |
25,5 |
M10 |
G1/8 |
20 |
50 |
14 |
16 |
30 |
|
92841 |
63 |
M80x1,5 |
77 |
50 |
90 |
98 |
153 |
92 |
56 |
15 |
25,5 |
M10 |
G1/8 |
20 |
63 |
13,5 |
16 |
29,5 |
|
92890 |
63 |
M80x1,5 |
77 |
50 |
90 |
98 |
153 |
92 |
56 |
15 |
25,5 |
M10 |
G1/8 |
20 |
63 |
13,5 |
16 |
29,5 |
