Горизонтальный шарнирный зажим, черный AMF № 6835B-3

С открытым зажимным рычагом и вертикальным открытым основанием.
Матово-черная поверхность. Заклепки из нержавеющей стали, которые движутся в закаленных втулках. Подшипники предварительно смазаны.
Эргономичная, маслостойкая черная ручка с большой поверхностью захвата и мягкими компонентами. Стопорная шайба для упорного болта на конце зажимного рычага.

Примечание:
Эти зажимы подходят для фотограмметрического использования. Матово-черная поверхность зажимов предотвращает отражение при фотографировании.
Для подходящего удлинителя зажимного рычага см. № 6896.

Номер заказа	Размер	F1 [kN]	F2 [kN]	Вес [g]
90696	3	1,8	2,5	320

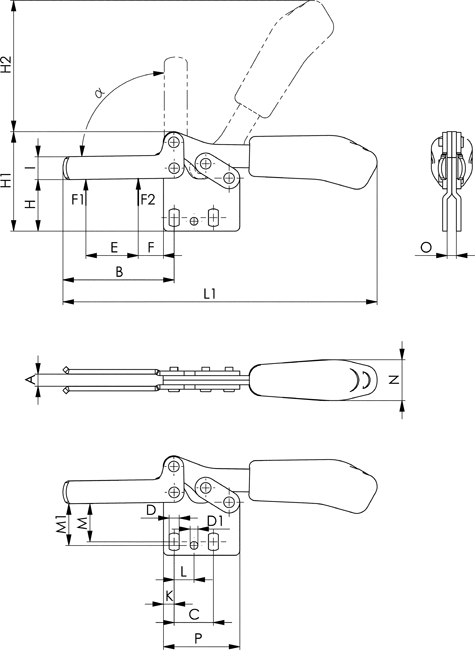

Таблица размеров:

Номер заказа	Размер	A	B	C	D	D1	E	F	H	H1	H2	I	K	L	L1	M	M1	N	O	P	α
90696	3	8,0	73	25,7	6,5	5,1	34,5	16,5	34	65	86	15,0	7	13,0	206,0	22,5-27,5	27	27	6	50	90°
