Вертикальный зажим с предохранительной защелкой, черный AMF № 6800BS
Для открытого и зажатого положения. С открытым зажимным рычагом и горизонтальным основанием.
Матово-черная поверхность. Заклепки из нержавеющей стали, которые движутся в закаленных втулках. Подшипники предварительно смазаны.
Эргономичная, маслостойкая черная ручка с большой поверхностью захвата и мягкими компонентами. Защитный зажимной элемент с защитой пальцев. Стопорная шайба для упорного болта на конце зажимного рычага.
В комплекте с закаленным, матово-черным зажимным винтом № 6890B.
Примечание:
Эти зажимы подходят для фотограмметрического использования. Матово-черная поверхность зажимов предотвращает отражение при фотографировании.
Для подходящего удлинителя зажимного рычага см. № 6896.
|
Номер заказа |
Размер |
F1 |
F2 |
Зажимной винт |
Вес |
|
91348 |
2 |
1,0 |
1,2 |
M6x46 |
260 |
|

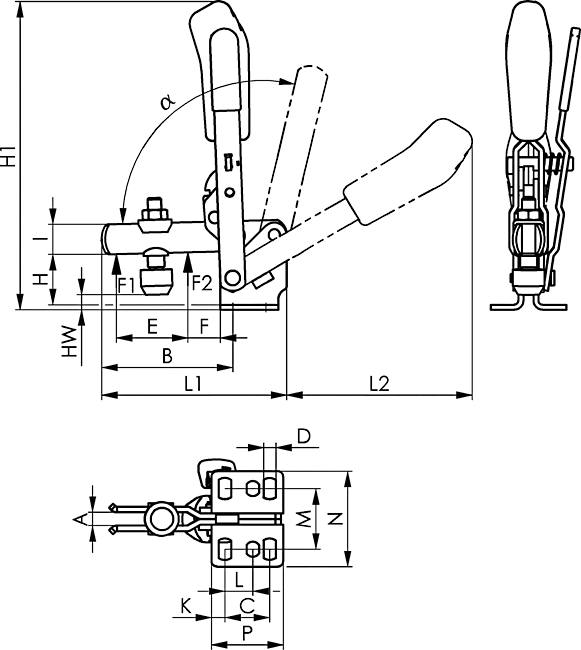

Номер заказа |
Размер |
A |
B |
C |
D |
E |
F |
H |
H1 |
HW min. |
HW max. |
I |
K |
L |
L1 |
L2 |
M |
N |
P |
α |
α* |
|
91348 |
2 |
6 |
52 |
20 |
5,5 |
26 |
11 |
23 |
139 |
-4,4 |
4,4 |
12 |
6 |
12,5 |
78 |
88 |
23-31 |
43 |
32 |
105° |
60° |
*Угол открывания можно изменить, нажав на стопорный штифт.
