Вертикальное зажимное устройство, цвет черный № 6800B AMF
С открытым зажимным рычагом и горизонтальной опорой.
Матово-черное, оцинкованное. Заклепки из нержавеющей стали, которые при размерах 2 и 3 находятся в закаленных опорных втулках. Опорные участки смазаны. Эргономичная, маслостойкая черная ручка с большим подручником и мягкой вставкой. Предохранительный зажимной элемент с защитой для пальцев. Устройство для предотвращения потери прижимного винта на конце зажимного рычага.
В комплекте с матово-черным прижимным винтом № 6984B из улучшенной стали.
Указание:
Эти зажимные устройства пригодны для использования в фотограмметрии. Матовая черная поверхность зажимного устройства не отражает свет при фотографировании
| № заказа | Размер | F1 [kN] | F2 [kN] | Зажимной винт | Вес [g] |
| 90167 | 0 | 0,5 | 0,7 | M4x32 | 60 |
| 90175 | 1 | 0,6 | 1,1 | M5x38 | 105 |
| 90183 | 2 | 0,8 | 1,2 | M6x45 | 175 |
| 90191 | 3 | 1,2 | 2,5 | M8x58 | 410 |

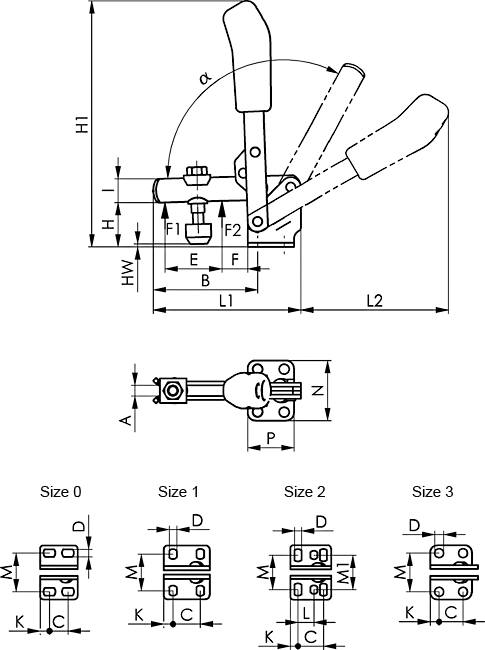

| № заказа | Размер | A | B | C | D | E | F | H | H1 | HW мин. | HW макс. | I | K | L1 | M | M1 | N | P | альфа | альфа* |
| 90167 | 0 | 4 | 31 | 13,5 | 4,5 | 14 | 5,5 | 17,5 | 81 | -3 | 4 | 8 | 4,3 | 49 | 23 | - | 32 | 22 | 95° | - |
| 90175 | 1 | 5 | 38 | 16 | 4,5 | 17,5 | 6 | 20 | 98 | -4 | 3 | 10 | 5,5 | 60 | 24 | - | 34 | 27 | 95° | - |
| 90183 | 2 | 6 | 51 | 20 | 5,5 | 25 | 11 | 25 | 129 | -3 | 6 | 12 | 6 | 78 | 30 | 24-30 | 43 | 32 | 105° | 60° |
| 90191 | 3 | 8 | 80 | 20 | 7,1 | 36 | 19 | 36 | 186 | 0 | 12 | 18 | 7,5 | 112 | 32 | - | 46 | 35 | 105° | 60° |
