Монтажный зажимной модуль, винтовой AMF № 6370EARL

Монтажный зажимной модуль, винтовой AMF № 6370EARL

Пневматическое открытие.
Рабочее давление открытия: мин. 8 бар - макс. 12 бар.
Рабочее давление повторного натяжения (турбо): мин. 5 бар - макс. 6 бар.
Крышка и поршень закалены.
Повторяемость < 0,005 мм.

Приложение:

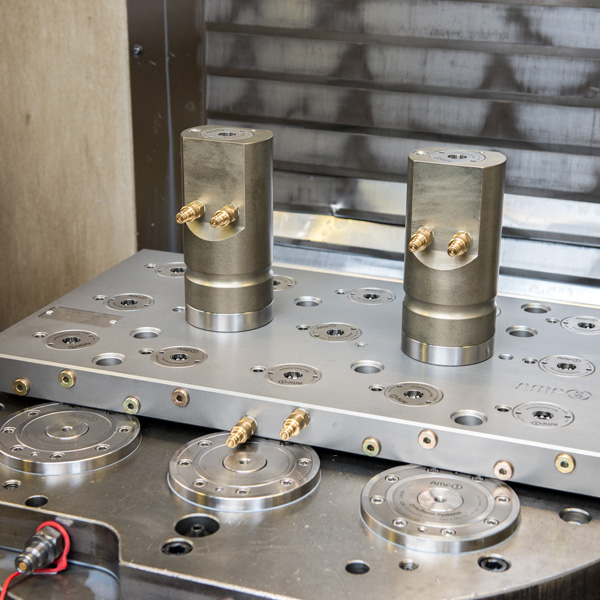

Система зажима с нулевой точкой для оптимизированного по времени наладки зажима при резке и без резания. С небольшими требованиями к пространству и малой высотой установки.

Примечание:
Модуль зажима установки имеет высокие удерживающие, втягивающие и фиксирующие усилия. Он открывается пневматически и фиксируется механически с помощью силы пружины. Для достижения указанных втягивающих и фиксирующих усилий его необходимо кратковременно подтянуть пневматически (турбо). Последующее отсоединение напорных линий возможно в любое время (модуль зажимается без давления). Контактной поверхностью является верхняя поверхность корпуса. Рекомендуется использовать пневматический усилитель давления № 6370ZVL.
Модуль зажима с продувкой имеет три соединения: 1x пневм. Открытие, 1x пневм. Подтягивание (турбо), 1x пневм. Управление продувкой и поддержкой. (Пневматическое управление продувкой и поддержкой может быть подключено опционально.)

Соответствующий монтажный инструмент доступен по номеру заказа AMF 564855.
* Пожалуйста, соблюдайте инструкцию по установке.
