Монтажный зажимной модуль AMF № 6206LA
Пневматическое открытие.
Пневматический выдув.
Рабочее давление открытия:
KP5.3 мин. 5 бар - макс. 12 бар.
KP10.3 мин. 5 бар - макс. 12 бар.
KP20.3 мин. 4,5 бар - макс. 12 бар.
Крышка и поршень закалены.
Точность повторения < 0,005 мм.
Приложение:

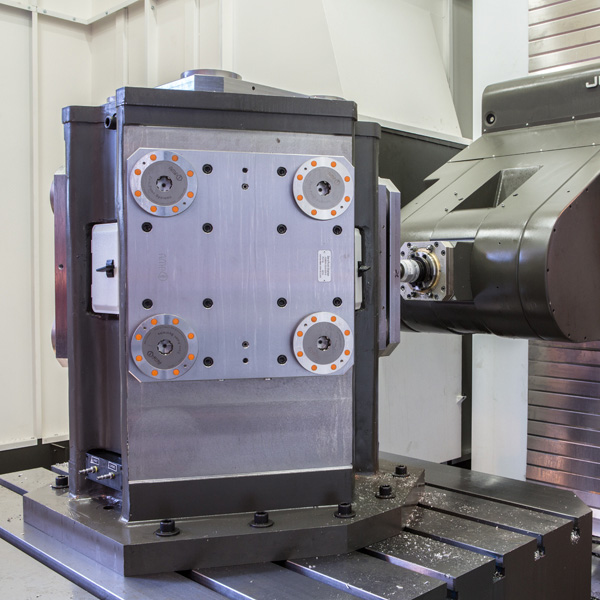

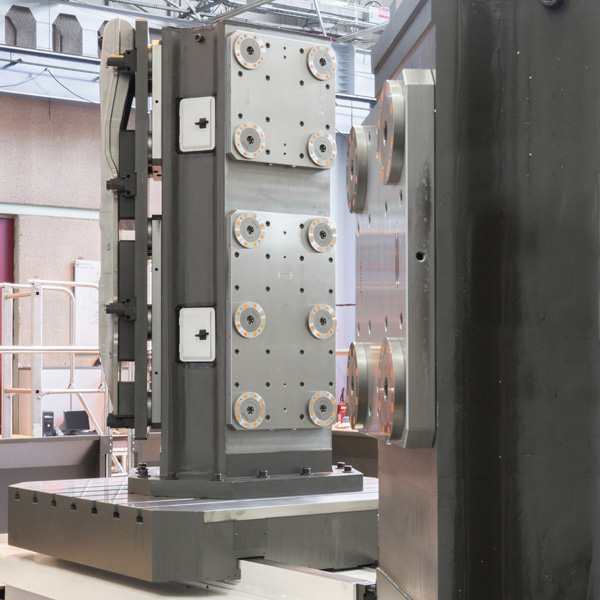

Система зажима с нулевой точкой для оптимизированного по времени наладки зажима во время обработки резанием и без него.
Примечание:
Модуль зажима установки имеет высокие удерживающие, втягивающие и запирающие силы. Он открывается пневматически (1) и механически блокируется посредством силы пружины. Последующее отсоединение напорных линий возможно в любое время (модуль натянут без давления).
Модуль зажима с управлением продувкой и поддержкой имеет два соединения:
1x пневматическое открытие (1), 1x пневматическое управление продувкой и поддержкой (3). (Пневматическое управление продувкой и поддержкой может быть подключено опционально.)
* Пожалуйста, соблюдайте инструкцию по установке.
|
№ Заказа |
Размер |
Усилие втягивания/запирания до |
Удерживающая сила* |
Blow out |
Вес |
|
553152 |
KP5.3 |
1,5 |
13 |
● |
0,50 |
|
428730 |
KP10.3 |
10,0 |
25 |
● |
1,40 |
|
428755 |
KP20.3 |
17,0 |
55 |
● |
2,60 |
