Монтажный зажимной модуль, винтовой AMF № 6370EARH
Гидравлическое открытие.
Рабочее давление открытия: мин. 50 бар - макс. 60 бар.
Крышка и поршень закалены.
Повторяемость < 0,005 мм.
Приложение:

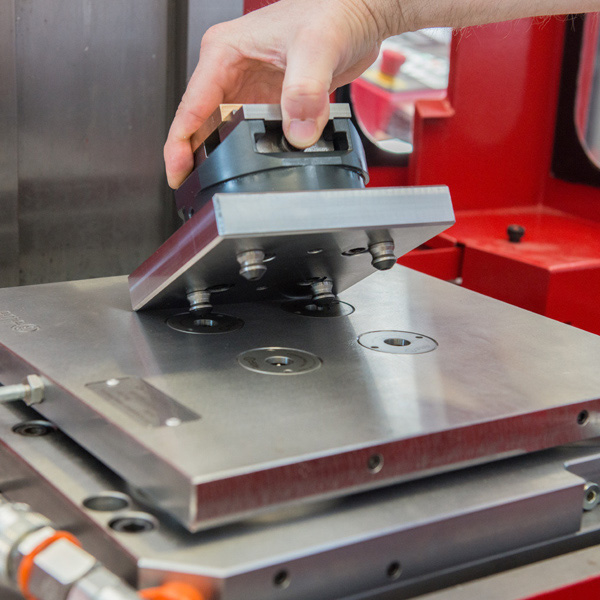

Система зажима с нулевой точкой для оптимизированного по времени наладки зажима при резке и без резания. С небольшими требованиями к пространству и малой высотой установки.
Примечание:
Модуль зажима установки имеет высокие удерживающие, втягивающие и запирающие силы. Он открывается гидравлически и механически блокируется посредством силы пружины. Последующее отсоединение напорных линий возможно в любое время (модуль натянут без давления).
Контактная поверхность служит верхней поверхностью корпуса.
Модуль зажима с продувкой имеет два соединения: 1x гидр. открытие, 1x пневм. продувка и управление поддержкой. (Пневматическое управление продувкой и поддержкой может быть подключено опционально.)
Соответствующий монтажный инструмент доступен под номером заказа AMF 564855.
* Пожалуйста, соблюдайте инструкцию по установке.
|
№ заказа |
Размер |
Усилие втягивания/запирания до |
Удерживающая сила* |
Blow out |
Вес |
|
305953 |
KH5 |
5 |
13 |
● |
150 |
