Монтажный зажимной модуль, винтовой AMF 6203SP
Пневматическое открытие.
Крышка и поршень закалены.
Повторяемость < 0,02 мм.
Приложение:

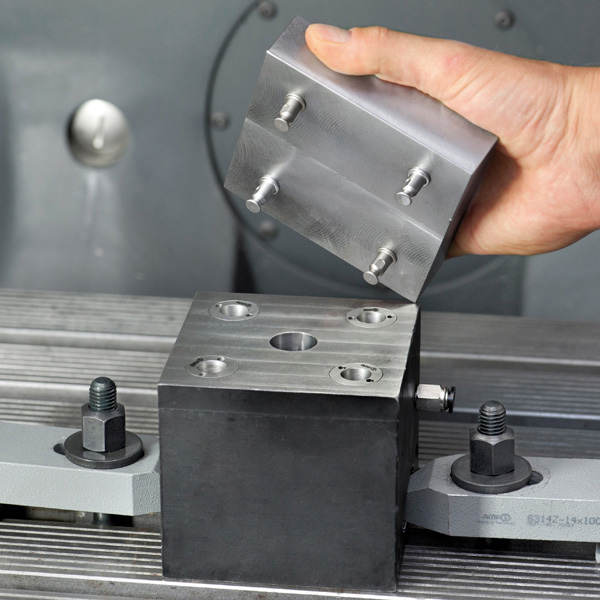

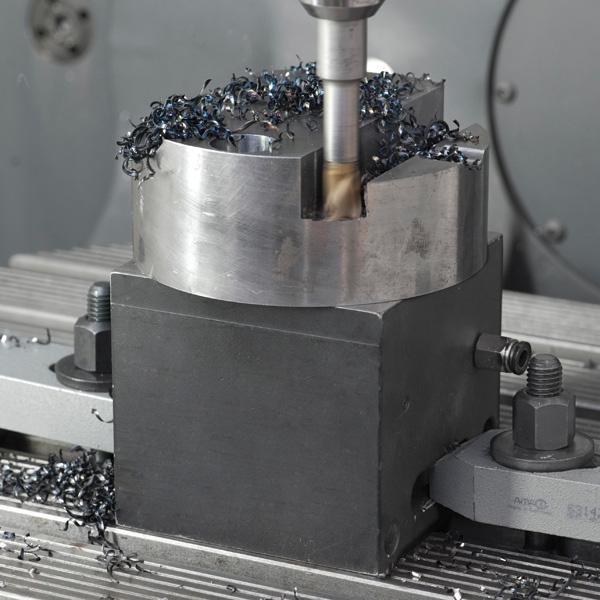

Система зажима с нулевой точкой для оптимизированного по времени наладки зажима во время обработки резанием и без него.
Примечание:
Модуль зажима установки имеет высокие удерживающие, втягивающие и запирающие силы. Он открывается пневматически и фиксируется механически с помощью силы пружины. Последующее отсоединение напорных линий возможно в любое время (модуль зажимается без давления). Модуль зажима имеет одно соединение:
Для простоты установки мы рекомендуем монтажный инструмент размера 140, номер заказа 564843, и монтажный инструмент размера 150, номер заказа 565395.
* Соблюдайте инструкцию по установке.
|
№ заказа. |
Размер |
Рабочее давление открытия: |
Сила втягивания/запирания до |
Удерживающая сила* |
Вес |
|
564839 |
SP140 |
6 - 12 |
70 |
500 |
12 |
|
427286 |
SP150 |
6 - 12 |
235 |
6000 |
48 |
