Монтажный зажимной модуль, фланцевое исполнение AMF № 6151HA
Гидравлическое открытие.
Пневматический выдув.
Рабочее давление открытия: мин. 50 бар - макс. 60 бар.
Крышка и поршень закалены.
Повторяемость < 0,005 мм.
Приложение:

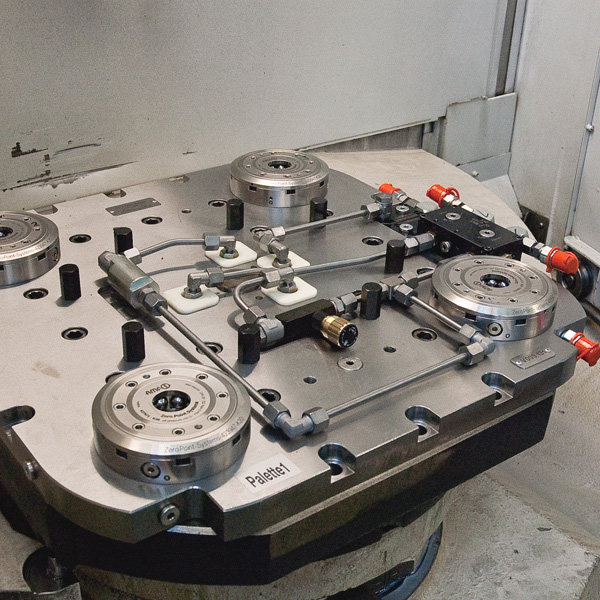

Система зажима с нулевой точкой для оптимизированного по времени наладки зажима во время обработки резанием и без него.
Примечание:

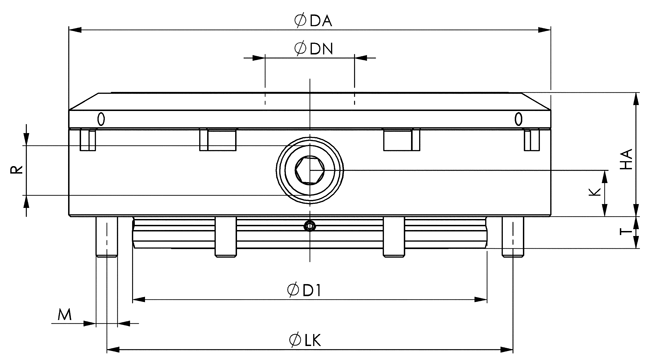

Фланцевая версия допускает упрощенную установку в корпусе. Она точно позиционируется с помощью функции центрирования. Зажимной модуль может управляться снаружи через трубное соединение или снизу через соединение с уплотнительным кольцом.
Он открывается гидравлически (1) и механически блокируется силой пружины. Последующее отсоединение напорных линий возможно в любое время (модуль натянут без давления).
Зажимной модуль с управлением продувкой и поддержкой имеет два соединения:
1x гидр. открытие (1) / 1x пневм. управление продувкой и поддержкой (3). (Пневматическое управление продувкой и поддержкой может быть подключено опционально.)
* Пожалуйста, соблюдайте инструкцию по установке.
|
№ Заказа |
Размер |
Усилие втягивания/запирания до |
Удерживающая сила* |
Blow out |
Вес |
|
424085 |
KH10 |
10,0 |
25 |
● |
1,35 |
|
423962 |
KH20 |
20,0 |
55 |
● |
3,75 |
|
424143 |
KH40 |
40,0 |
105 |
● |
4,97 |
