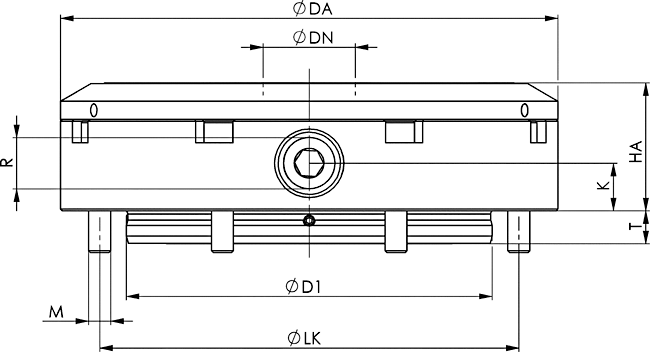

Монтажный зажимной модуль, фланцевое исполнение AMF № 6151L
Пневматическое открытие.
Рабочее давление открытия: мин. 8 бар - макс. 12 бар.
Рабочее давление повторного натяжения (турбо): мин. 5 бар - макс. 6 бар.
Крышка и поршень закалены.
Повторяемость < 0,005 мм.
Приложение:
Система зажима с нулевой точкой для оптимизированного по времени наладки зажима во время обработки резанием и без него.
Примечание:
Фланцевая версия допускает упрощенную установку в корпусе. Она точно позиционируется с помощью функции центрирования. Она открывается пневматически (1) и механически блокируется посредством силы пружины. Для достижения указанных усилий втягивания и блокировки ее необходимо кратковременно повторно натянуть пневматически (турбо) (2). Последующее рассоединение напорных линий возможно в любое время (модуль натянут без давления).
Рекомендуется использовать пневматический усилитель давления 6370ZVL.
Зажимной модуль имеет два соединения:
1x пневматическое открытие (1) / 1x пневматическое повторное натяжение (турбо) (2).
* Пожалуйста, соблюдайте инструкцию по установке.
|
№ Заказа |
Размер |
Усилие втягивания/запирания до |
Удерживающая сила* |
Вес |
|
424101 |
KP10 |
8,0 |
25 |
1,35 |
|
423988 |
KP20 |
17,0 |
55 |
3,75 |
|
424168 |
KP40 |
30,0 |
105 |
4,97 |
