Зажимной модуль для поверхностного монтажа AMF № 6370AARLA

Зажимной модуль для поверхностного монтажа AMF № 6370AARLA

Пневматическое открытие.
Пневматический выдув.
Рабочее давление открытия: мин. 8 бар - макс. 12 бар.
Рабочее давление повторного натяжения (турбо): мин. 5 бар - макс. 6 бар.
Крышка и поршень закалены.
Повторяемость < 0,005 мм.

Приложение:

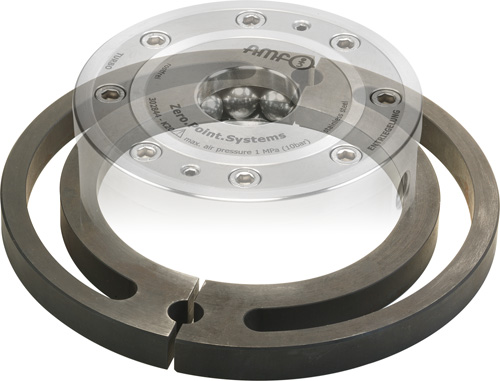

Система зажима с нулевой точкой в ​​сочетании с зажимным фланцем 63707B для зажима с оптимизированным временем наладки во время обработки резанием и без него.

Примечание:
Модуль зажима поверхностного монтажа имеет высокие удерживающие, втягивающие и фиксирующие усилия. Он открывается пневматически (1) и механически блокируется посредством силы пружины. Для достижения указанных втягивающих и фиксирующих усилий его необходимо кратковременно подтянуть пневматически (турбо) (2). Последующее расцепление напорных линий возможно в любое время (модуль натянут без давления).
Рекомендуется использовать пневматический усилитель давления 6370ZVL.
Модуль зажима с управлением продувкой и поддержкой имеет три соединения:
1x пневматическое открытие (1) / 1x пневматическое повторное натяжение (турбо) (2), 1x пневматическое управление продувкой и поддержкой (3). (Пневматическое управление продувкой и поддержкой может быть подключено опционально.)
* Пожалуйста, соблюдайте инструкцию по установке.
