Зажимной модуль для поверхностного монтажа AMF № 6370AARHA
Гидравлическое открытие.
Пневматический выдув.
Рабочее давление открытия: мин. 50 бар - макс. 60 бар.
Крышка и поршень закалены.
Повторяемость < 0,005 мм.
Приложение:

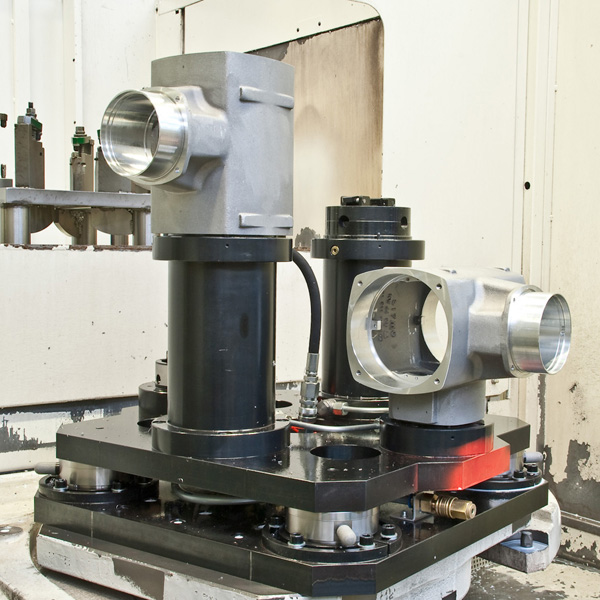

Система зажима с нулевой точкой в сочетании с зажимным фланцем 63707B для зажима с оптимизированным временем наладки во время обработки резанием и без него.
Примечание:
Модуль зажима поверхностного монтажа имеет высокие удерживающие, втягивающие и фиксирующие усилия. Он открывается гидравлически (1) и механически блокируется посредством силы пружины. Последующее отсоединение напорных линий возможно в любое время (модуль натянут без давления).
Модуль зажима с управлением продувкой и поддержкой имеет два соединения: 1x гидр. открытие (1) / 1x пневм. управление продувкой и поддержкой (3). (Пневматическое управление продувкой и поддержкой может быть подключено опционально.)
* Пожалуйста, соблюдайте инструкцию по установке.
|
№ заказа. |
Размер |
Усилие втягивания/запирания до |
Удерживающая сила* |
Blow out |
Вес |
|
303545 |
KH10 |
10 |
25 |
● |
0,9 |
|
302836 |
KH20 |
20 |
55 |
● |
2,7 |
|
302877 |
KH40 |
40 |
105 |
● |
6,6 |
