Зажим для соединения № 6942KK AMF

Зажим для соединения № 6942KK AMF

двустороннего действия,
макс. рабочее давление 100 бар,
мин. рабочее давление 15 бар.

Sp = зажать, Lo = разжать

Дизайн:
Корпус цилиндра изготовлен из стали. Поршневые и поворотные болты изготовлены из отпущенной стали, закалены и азотированы. Металлический скребок для защиты скребка от грязи встроен в корпус. В комплект поставки входят шарнирные штифты, натяжные пластины, крепежные винты, но не зажимные рычаги. Резьбовые соединения подходят для обратных клапанов ограничителей № 6916-12-XX. Для достижения контролируемой последовательности зажима существует возможность ввинчивания клапана последовательности 6918-XX-XXX непосредственно в резьбовое соединение. Подача масла через резьбовое соединение или масляный канал в корпусе приспособления.

Приложение:
Зажимы звеньев используются в зажимных приспособлениях, в которых заготовки должны быть свободно доступны и загружены сверху. Особенно подходят для зажима в зажимных карманах.

Функции:
Верхний фланцевый вариант, горизонтальная центральная ось на стандартном рычаге и точка давления на заготовке лежат в одной плоскости. Это предотвращает относительное перемещение на заготовке.

Примечание:
Максимальная скорость перемещения 0,5 м/с. Объемный расход можно регулировать с помощью регулирующего обратного клапана.

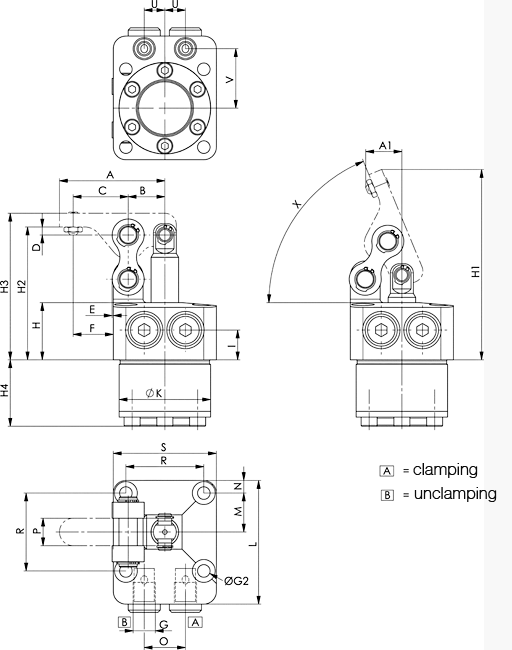

Передаточное отношение B к C на зажимных рычагах составляет 1 к 1,5!
В конструкции глухих рычагов отклонения, приводящие к более высоким зажимным усилиям, допускаются только в исключительных случаях. Для размеров 32 и 45 необходимо использовать винты с классом прочности 12,9.
