Заготовка зажимного рычага № 6942KR-xx-14 AMF
Дизайн:
Закаленная, отпущенная и вороненая сталь.
Приложение:
Для хомута 6942KK.
Примечание:
Всегда необходимо учитывать давление зажима, рычаг, объем потока и вес зажимного рычага.
Формула для определения силы зажима F1:

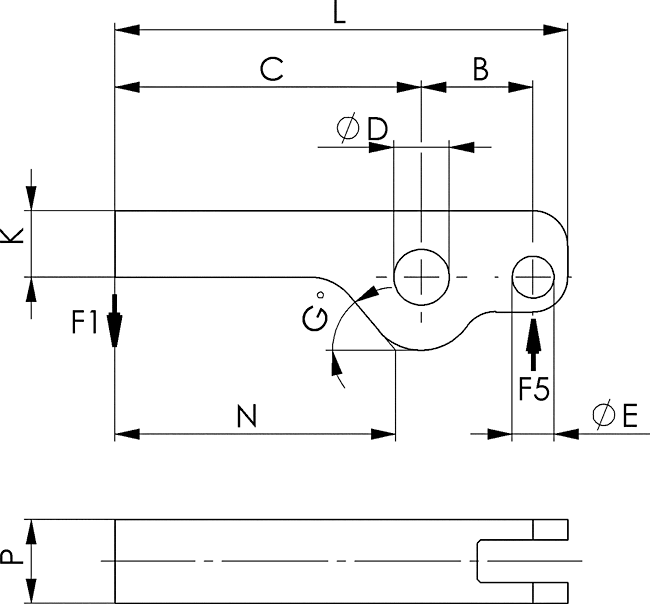

Сила зажима = F1 [кН], усилие поршня = F5 [кН], рабочий рычаг = B [мм], рычаг нагрузки = C [мм]
F1 = F5 x B / C
|
Номер заказа |
Артикул №. |
B |
С |
диаметр D |
диаметр E |
G |
К |
L |
N |
P |
Вес |
|
326975 |
6942KR-25-14 |
16,0 |
44 |
8 |
6 |
50,0 |
9,5 |
65,0 |
40,3 |
12,0 |
64 |
|
328567 |
6942KR-32-14 |
18,5 |
50 |
10 |
8 |
50,0 |
12,5 |
74,5 |
46,3 |
13,5 |
101 |
|
328575 |
6942KR-38-14 |
21,0 |
58 |
12 |
10 |
47,5 |
12,0 |
86,0 |
53,4 |
16,0 |
130 |
|
328666 |
6942KR-45-14 |
24,5 |
68 |
16 |
12 |
52,5 |
14,0 |
101,5 |
61,1 |
19,0 |
222 |
|
552016 |
6942KR-56-14 |
30,0 |
70 |
16 |
12 |
52,5 |
19,0 |
110,0 |
62,6 |
22,0 |
377 |
