Плавающий зажим № 6419 AMF

Плавающий зажим № 6419 AMF

комбинированная опора и зажим,
вкл. крепление для Т-образных пазов.

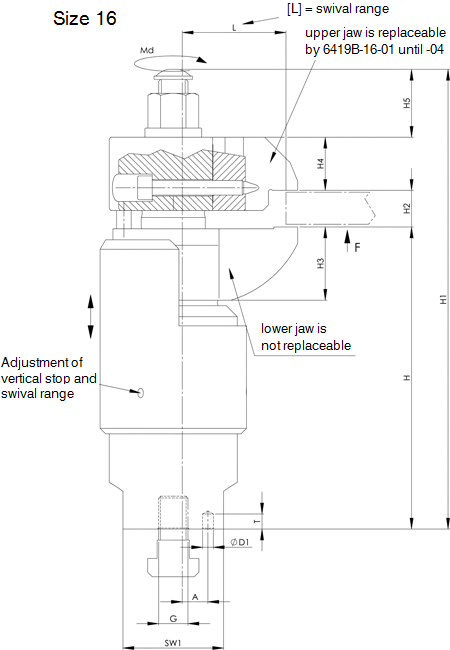

* Ход зажима = диапазон зажима с верхней и нижней стандартной зажимной губкой.

Приложение:
1. Закрепите плавающий зажим на приспособлении или столе станка.
2. Отрегулируйте упор высоты и диапазон поворота с помощью красной регулировочной втулки и зафиксируйте резьбовой шпилькой. При установке верхнего ограничения высоты оставьте большой зазор (допуск на изготовление заготовки).
3. Нажмите плавающий зажим вниз.
4. Поверните зажимные губки до упора.
- Плавающий зажим устанавливается с небольшим усилием пружины на дно заготовки.
5. Затяните плавающий зажим шестигранной гайкой.
- Во время процесса зажима заготовка зажимается и одновременно поддерживается.
6. Разжимание выполняется в обратной последовательности.

Примечание:

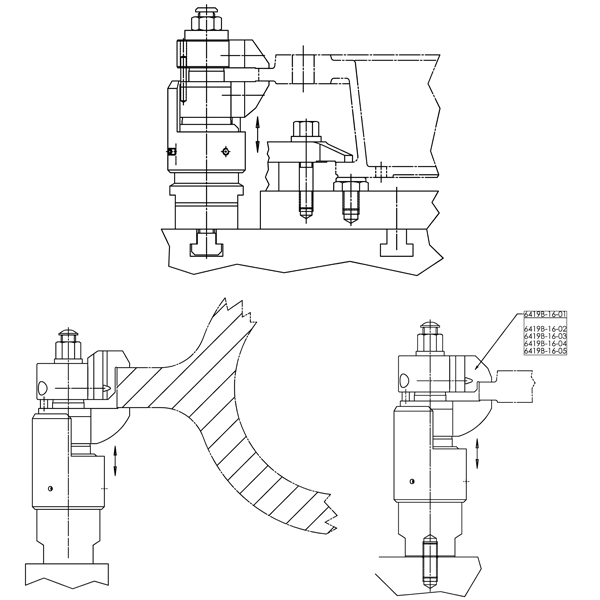

- Плавающий зажим используется для зажима и поддержки сверхопределенных точек зажима на компонентах.
- Для особых ситуаций зажима поставляемые зажимные губки могут быть заменены следующими зажимными губками (№ 6419B-12 и 6418B-16) (макс. момент затяжки = 43 Нм)

Преимущество:
- Особенно подходит для крупных, труднообрабатываемых деталей (размер 16).
- Отсутствие деформации при зажиме слабых деталей.
- Подавление вибрации во время обработки.
- Зажим ребер, складок и выступов для придания жесткости зажимаемым деталям.
- Зажим заготовок без деформации.
